Un poco de todo
¿Quien no ha soñado con encontrar un velero o una lancha abandonada?
Si el futuro te depara ser uno de los afortunados que han visto realizado este sueño, conviene saber a lo que te enfrentas.
En la legislación española los “hallazgos” están regulados por la Ley 60/1962, de 24 de diciembre, sobre el régimen de auxilios, salvamentos, remolques, hallazgos y extracciones marítimos, con la última revisión vigente desde el 25 de setiembre de 2014.
El hallador debe notificarlo al Tribunal Marítimo Permanente más cercano al puerto de llegada, en el plazo máximo de 24 horas después de atracado.
Estos tribunales, una anomalía heredada de la dictadura, son tribunales militares dependientes del Tribunal Marítimo Central —Artículo 33: El Tribunal Marítimo Central estará constituido por un Presidente, cuatro Vocales y un Secretario. Será Presidente un Almirante, designado por Decreto, a propuesta del Ministro de Marina. Los vocales serán: Un Capitán de Navío, dos Coroneles Auditores de la Armada y un funcionario de la Subsecretaría de la Marina Mercante, nombrados por el Ministro de Marina; el último a propuesta de la Subsecretaría de la Marina Mercante; un Coronel del Arma de Aviación y un Coronel Auditor del Aire, designados por el Ministerio del Aire, que actuarán cuando el auxilio o salvamento afecte a aeronaves. Actuará como Secretario Relator del Tribunal un Teniente Coronel Auditor de la Armada designado por el Ministro de Marina.—
Resumo el contenido de la ley en lo que nos ocupa:
Si el propietario aparece en el plazo de 6 meses, recupera su propiedad previo pago de un tercio del valor tasado al hallador, más los gastos ocasionados.
Si no aparece el primero y el valor tasado es inferior a 900 €, el hallador se queda con el hallazgo.
Si el valor excede de esa cantidad, el hallazgo se subasta y el hallador recibe un tercio de lo conseguido.
En el último caso se corre el riesgo de que cuando finalmente se subaste, la cantidad conseguida sea nimia. Los procedimientos administrativos pueden demorar meses y en ese tiempo el hallazgo puede deteriorarse por múltiples causas: inundaciones, vendavales, lluvias, exposición al sol, saqueos, robos, maltrato gratuito, etc., etc. Al final las mafias que controlan las subastas de organismos oficiales son las únicas que ganan verdaderamente si el hallazgo está en buena condición en el momento de la subasta.
Aún en el caso de que el valor sea inferior a 900 €, hay que pensárselo dos veces antes de hacerse cargo del hallazgo.
En el mes de setiembre de 2002 en viaje de Barcelona a Pirano, Eslovenia, en aguas del Estrecho de Otranto, el pailebot “Santa Eulàlia” encontró una moto de agua abandonada.
Como patrón de dicha nave, me tocó hacer todo el trabajo administrativo antes no pudimos vender el hallazgo y repartir entre los 8 tripulantes de entonces.
Si volviera a encontrarme otro de esos artefactos —que odio—, me parece que miraría hacia otro lado. Vean ustedes mismos.
A la llegada del buque a Barcelona inicié los trámites con este escrito:
Declaración de hallazgo.tif (900230)
4 de octubre de 2002 es la fecha de entrada de este documento.
Nueve oficios o documentos después, el 28 de marzo de 2004, pude repartir algo más de 100 € a cada uno de los 8 tripulantes. Y gracias a que el barco era un barco de la lista 8ª, es decir “oficial”. Imagino que si el hallador hubiera sido un simple patrón de una pequeña embarcación de recreo, por ejemplo, en lugar de un año y medio, la cosa se podía haber prolongado fácilmente uno o dos años más.
Román S.M. 13-04-2018
Los 9 documentos (abrir con un visor de documentos):
Papeleo hasta contrato venta.tif (7840558)
El desprestigio de la justicia española con la sentencia del caso Prestige
Polaris Virago
Foto de https://www.milanuncios.com
Ir al mismo artículo, pero con imágenes
El diccionario de la RAE dice:
navegación de altura
1. f. navegación que se hace por mar fuera de la vista de la tierra, y en la que se utiliza, para determinar la situación de la nave, la altura de los astros.
Con la irrupción de las nuevas tecnologías, la definición actualizada podría ser: La navegación de altura es la que se efectúa en alta mar, fuera de la vista de la costa, en la que para determinar la situación de la nave, se utiliza los astros o los satélites artificiales.
Foto de https://i2.wp.com
En el artículo de esta misma web NOSEVE se dice: “por navegación oceánica se entiende la navegación de 500 o más millas en alta mar”. Por tanto podemos decir que la navegación oceánica es una navegación de altura de más de 500 millas.
Bajo la premisa de los caballeros y las damas de la mar no voltejearán o ceñirán a no ser que no puedan evitarlo, escribo esto teniendo en mente, principalmente, la navegación de altura con el viento a favor, o más concretamente el cruce del Atlántico con los vientos alisios. Todo ello referido a veleros de recreo de menos de 100 toneladas de desplazamiento.
En realidad la navegación de altura no es muy diferente de la navegación de cabotaje, las únicas diferencias son el método para obtener la situación y la distancia tanto al refugio más cercano como al puerto de destino. Por lo demás el barco y la tripulación tienen que estar igualmente preparados. Uno puede verse metido en una situación peor en una travesía entre Port Vendres (S de Francia) y Ciutadella (Menorca) o entre Sta. Cruz de Tenerife y Las Palmas de Gran Canaria o entre las islas mexicanas de Cozumel y Mujeres, que en medio del Atlántico entre las islas de Cabo Verde y las Antillas Menores.
Aspectos a tener en cuenta antes de zarpar
Estos aspectos sólo pretenden ser un recordatorio para quienes vayan a emprender su primera navegación de altura. Seguramente no se contemplan todos pero, a mi entender, sí los más importantes. Las opiniones, puntos de vista, consejos o sugerencias no necesariamente se ajustan a la normativa oficial y nunca deben tomarse al pie de la letra.
1- Preparación personal
Ya sea como tripulante o como capitán, se supone que antes de afrontar una navegación de altura, habremos adquirido experiencia en navegación costera o de cabotaje. Al margen de la experiencia, que puede ser limitada, es importante saberse capaz. En general, solemos autoengañarnos y creemos en lo que nos beneficia y acalla nuestra conciencia, pero en la mar no sirve, nos puede ir la vida en ello. Si uno es honesto consigo mismo, en su fuero interno, uno sabrá si está mínimamente preparado para afrontar este reto.
2- Embarcacion y equipo
Estoy totalmente de acuerdo con el título de un artículo de la revista Yachting World: "¿Cuál es el barco adecuado para cruzar el Atlántico? El que tengas ahora".
El patrón del “Corto Maltés” , un Tonic 23, dice: “… no pospongáis vuestras navegaciones por tener un barco pequeño o por creer que vuestras circunstancias personales no son las idóneas. No demasiado lejos de casa podéis sentir lo mismo que sienten los que dan la vuelta al mundo en grandes veleros. Y hasta es posible que os envidien, porque ellos no pueden entrar en los sitios maravillosos donde entraréis vosotros, puertos pequeños y desconocidos, canales o ríos de poco calado. Disfrutaréis de unos días llenos de sorpresas en vez de unas vacaciones sacadas de un catálogo, con la incertidumbre de no saber dónde acabaréis el día ni dónde dormiréis, lo que acaba siendo la chispa de la vida. No pospongáis vuestras ganas de navegar, porque la vida es breve e impredecible”.
Suscribo totalmente sus palabras y aunque la afirmación se refiere a la navegación a la vista de la costa, es perfectamente aplicable a la navegación de altura.
En caso de no tener barco, con el dinero disponible, intentaremos escoger conforme a nuestros gustos y de acuerdo al número de personas a bordo, el barco que se acerque lo más posible a nuestro “ideal”.
Ni que decir tiene que el casco, cubierta, superestructura, jarcia firme, perchas, palo, escotillas, tambuchos, quillote, lastre y timón estarán en buenas condiciones.
Se prestará especial atención al timón, el cual se ve sometido a grandes esfuerzos laterales en empopada y con fuerte marejada o mar gruesa. Conviene pensar, o mejor ensayar, un sistema de gobierno alternativo (con un remo y guardines, o un sistema de emergencia tipo Oceansteer, o un ancla flotante, dos estachas rematadas, etc.).
Imagen de https://www.enc.es/aulavirtual
Respecto al tipo de barco y tamaño del mismo, me remito al apartado que trata de este tema en el artículo NOSEVE y en el Apèndice de Proyecto NOSEVE.
El equipo ─todo excepto casco, cubierta, superestructura, jarcia firme, perchas, palos, escotillas, portillos, tambuchos, quillote, lastre y timón─ debe ser de calidad, eficaz y lo más simple posible. Conviene tener el equipo justo y necesario, así ahorraremos espacio, peso y dinero, además de ser más cuidadosos. La lista del equipo sería interminable y casi la misma que para la navegación de cabotaje, pero, en resumen, el equipo de una embarcación de altura es todo lo necesario para efectuar dicha navegación (velas, jarcia de labor, electricidad, sistemas de achique y contraincendios comunicaciones, fondeo, supervivencia, sanidad, cocina, agua potable, motor, etc. etc.).
3-Tripulación
Creo que en barcos de recreo, para gozar de la navegación y hacer frente a cualquier situación, el número de tripulantes debe ser el mínimo posible. Es mejor una tripulación reducida, pero cohesionada que una numerosa, pero que apenas se conoce. Por otra parte, cuantos menos tripulantes, más espacio vital para cada uno.
Dibujo de Anuska Moracho extraido de “La Gata Marina”
Los tripulantes serán lo más polivalentes posible para cubir las 10 habilidades o especializaciones imprescindibles a repartir entre los tripulantes en función de sus capacidades.
Los navegantes solitarios deberán ser muy habilidosos, pues practicarán cada una de las tareas.
Todo tripulante de un velero con una dotación menor de 10 personas, debe poder llevar el timón. Las demás capacidades y/o responsabilidades son las siguientes:
Capitán, patrón o skypper.
Rige la vida de a bordo, determina el destino, la derrota, el rumbo, el aparejo, las escalas, las guardias, las tareas, etc. etc. Es el último y máximo responsable de la seguridad de la tripulación y del barco, así como de los daños que puedan ocasionar a terceros. Además, debe ser una persona equilibrada, ecuánime y con dotes de liderazgo. No todos estaremos capacitados para serlo, pero casi todos podremos ser tripulantes y navegar a bordo de un barco de recreo de altura. Excepto en barcos con un número de tripulantes elevado, el capitán se ocupa de custodiar y mantener al día el botiquin y se encarga de la salud de la tripulación.
Primer oficial, First mate o Segundo de a bordo.
Lidera la tripulación y distribuye sus tareas. Sustituye al capitán en su ausencia o por incapacidad del mismo. Es el responsable de la estiba y del trimado de las velas. En las maniobras portuarias y de fondeo, es el encargado de la proa. También es responsable del estado y conservacion de la arboladura y jarcia firme. Es oficial o responsable de una guardia. Las otras dos suelen estar a cargo del capitán y del oficial de derrota. En caso de no haber este último, será el contramaestre quien se responsabilice de la guardia. Los oficiales o responsables de guardia anotan en el Cuaderno de Bitácora las incidencias ocurridas. Lideran al personal de su guardia, velan por el correcto funcionamiento de las velas, luces, señales de navegación, instrumentos y, en su caso, motor.
Oficial de derrota o navegante.
Traza la derrota, obtiene la situación, mantiene los cronómetros, sextantes y otros instrumentos de navegación. Se encarga de recibir los Avisos a los Navegantes, boletines meteorológicos y otras informaciones necesarias para la navegación segura.
Foto de https://www.france-voyage.com
También se ocupa del papeleo. En ausencia de navegante, el capitán se encarga de la derrota.
Contramaestre o nostramo.
Se ocupa de la maniobra y estiba de las velas. Hace las costuras y ayustes de las jarcias firme y de labor. Vela por el buen funcionamiento del fondeo y de la jarcia de labor. Es responsable del agua potable, la cabullería y las amarras, así como de la limpieza y policía de a bordo. En las maniobras portuarias y de fondeo se encarga del manejo del molinete o cabestrante.
Cocinero.
Se ocupa del aprovisionamiento y la conservación de los víveres. Cocina desayuno, comida y cena para toda la tripulación. “Barco con buen cocinero, barco feliz”.
Maestros velero.
Repara y mantiene todas las velas, toldos, capotas, balanceras, redes y banderas de a bordo.
Carpintero.
Se ocupa de mantener y reparar la carpintería de madera y aluminio, los cristales, juntas y gomas. En caso de emergencia se encargará de la construcción y disposición de palletes, mamparos, espiches o cualquier otro elemento para obturar una vía de agua. Es asimismo el primer bombero, encargado de mantener y utilizar los elementos contraincendios.
Mecánico.
Se ocupa del funcionamiento, mantenimiento y reparación del motor o motores. Es responsable del embarque, mantenimiento y consumo del gasoil u otros combustibles. Se encarga también de cualquier otro elemento mecánico instalado a bordo y asimismo es el segundo bombero, encargado de los sistemas de achique de a bordo.
Electricista.
Se ocupa del mantenimiento y reparación de la instalación eléctrica, iluminación, acumuladores, placas solares, aerogeneradores e hidrogeneradores.
Marinero.
De no haber grumete o mozo, el marinero es el último en el escalafón de a bordo. Se puede decir que los marineros son los músculos del barco. Hace los trabajos que exigen menos especialización.
Foto de Julio Fernández de los Ríos (1920) https://www.museo.depo.gal
Estos diez oficios o cargos se reparten entre el n.º de tripulantes si estos son menos de ese número.
4- Alimentacion
El cocinero, supervisado por el capitan, se encarga, del aprovisionamento y alimentación de la tripulación. Junto al contramaestre, es responsable del embarque, conservación y consumo del agua potable, así como de la lucha contra insectos u otros animales.
De no haber cocinero, el capitán organiza turnos diarios de cocina. Si la tripulación total es de cinco personas o menos, es recomendable que el skypper participe en esos turnos.
Para las cuestiones relacionadas con el agua, la alimentación y la cocina, me remito al artículo “La cocina y la alimentación a bordo de veleros en alta mar”.
Recordar que en navegaciones de altura el agua y la comida son elementos vitales.
5- Velas y Maniobra
En un barco de vela, las velas ─el guardarropa, el paño, el trapo─, son lo más importante.
Con ellas sucede lo mismo que con los barcos: ¿Qué velas debe llevar un velero de altura? o ¿Qué velas debe llevar un velero para cruzar el Atlántico? Las que tenga.
En un balandro —aparejo de la mayoría de veleros― con una mayor (con las fajas de rizos necesarias), un génova enrollable y un tormentín en buen estado, se puede ir a cualquier parte.
Si el presupuesto lo permite, el guardarropa se puede ampliar con un buen foque para ceñir, una mayor de capa, un genaquer u otra vela que nos parezca conveniente.
Obviamente con otro tipo de aparejo (cuter, yola, queche, goleta, etc.) el número de velas mínimo será mayor. Es aconsejable llevar al menos una vela de respeto que puede ser un foque grande viejo que, si fuera necesario, podremos usar como tal o como mayor de fortuna.
El sol, los roces (con obenques, crucetas, guardamancebos, balcones y estayes), la arena y la sal son enemigos de las velas. En encalmadas conviene arriar. Aún en la más completa y prolongada calma, siempre queda mar de fondo o residual y el barco encalmado sin propulsión se atraviesa a la mar. Los gualdrapazos que generan estos balances castigan mucho las velas. Si la calma se prevee larga, será mejor preservar las velas de la acción solar.
Cuando se navega mucho tiempo en empopada (por ejemplo con los vientos alisios) la vela mayor se apoya en los obenques y ─con los rolidos y saludos─ se desgasta en los puntos de apoyo. Se puede minimizar este roce con protectores tipo plumero, como los de la foto.
Foto de https://www.lascartasdelavida.com
Otra solución es coser tiras verticales de refuerzo en ambos lados de la vela, donde se apoya contra los obenques y/o la cruceta, (zonas que cambiarán en cada rizo). También se pueden entubar los obenques más abajo de la cruceta con manguera, con tubos de aluminio, de plástico, etc.
En los cambios de bordo por avante, la génova rozará la cruceta, los obenques altos y el estay de trinquetilla si lo tiene. Para reducir el desgaste de la tela, conviene proteger los extremos de la cruceta con cuero cosido o con dos discos protectores tipo Wichard, encima y debajo de la cruceta. Este último sistema también facilita el paso de la vela de proa por encima del estay de trinquetilla.
Imagen de https://www.accastillage-diffusion.com Protector para velas Wichard
Hoy en día se tiende a aparejar dos estayes en proa con dos velas enrrollables de diferente gramaje. Este sistema da más opciones, pero obliga a enrrollar totalmente la vela de más a proa para cambiar de bordo. Con vientos largos, si se usa la de más a popa, la zona contigua al puño de pena se roza contra el estay de proa.
Es interesante disponer de un estay volante para poder aparejar un tormentín o un foque en caso conveniente.
La bolsa del maestro velero debe contener todo lo necesario para reparar las velas a bordo, a saber: Rempujo, navaja, punzón, cutter, agujas de diferentes tamaños y tipos, encendedor, alicates, pinzas, lupa, hilo sintético de diferentes grosores, tela de vela adhesiva, retales de tela de vela diferentes gramajes y cinta americana. Repuestos: Patines de vela mayor, sables, cinta textil de alta resistencia, anillas de inox, mosquetones y grilletes rápidos.
La jarcia de labor o jarcia de maniobra es tan importante como las velas, sin ella no podemos maniobrar ni sacar el máximo rendimiento.
Entiendo que ambas jarcias (firme y de labor) serán las mismas que navegando a la vista de la costa.
Por si acaso, llevaría un aparejo real portátil (con enganches rápidos) para utilizarla según convenga. La maniobra de tomar o largar rizos será lo más simple y efectiva posible. La maniobra del tangón ─o tangones─, será de tal manera que el tangón se mantenga en su sitio sin necesidad de la escota, es decir con amantillo, contra y braza.
6- Situación
Es conveniente disponer de dos sistemas para la obtención de la situación. Preferentemente, uno de ellos que no necesite energía (por ejemplo: sextante, cronómetro y tablas).
Conviene obtener una situación diaria —al mediodía— como mínimo, anotándola en el Cuaderno de Bitácora.
7- Guardias y gobierno de la nave
Si la tripulación es numerosa, aunque la mayoría del tiempo se utilice el piloto automático eléctrico o de viento, (que suelen llevar el rumbo mejor que el mejor timonel), interesa que todos los tripulantes hagan una hora de timón al día, para practicar por si se nos estropeara el piloto…
Foto de https://fenixyachts.com
La duración de las guardias, la composición de las mismas y las rotaciones, las determinará el patrón o skypper.
Si hay suficiente tripulación, las guardias serán de cuatro horas y estarán compuestas por dos o tres indivíduos. Cuanto peor sean las condiciones de navegación, menor será la duración de las mismas. En condiciones extremas, una guardia de una hora puede ser demasiado tiempo.
Aún contando con todas las ayudas a la navegación ─Radar, AIS, GPS, LORAN-C, etc.─, siempre se mantendrá una vigilancia visual y auditiva.
Si tenemos un indicador de viento electrónico nos dará la dirección y velocidad del viento aparente, pero aun así, conviene situar catavientos en los obenques y estayes popeles. Si éstos son negros, (aunque parezca lo contrario), se verán mejor en noches muy oscuras. Hay quien los lleva doblados, negros y blancos. Los buenos tripulantes, con el tiempo, determinan éstos parámetros sólo con su sensibilidad.
El skypper o capitán se ahorrará disgustos si es capaz de detectar las incompatibilidades de carácter entre los tripulantes para, en lo posible, poner en diferentes guardias aquellos tripulantes con personalidades antagónicas.
El oficial o responsable de guardia, al acabar anotará en el Cuaderno de Bitácora las incidencias, rumbos, corredera, viento, mar, aparejo, etc.
8- Herramientas y repuestos
Está bien tener a bordo un mínimo de útiles, herramientas y materiales para afrontar cualquier emergencia. Ya hemos visto lo mínimo que debe contener la bolsa del maestro velero.
Veamos ahora los mínimos del carpintero:
De Luigi Zanasi - Trabajo propio, CC BY-SA 2.0 ca https://commons.wikimedia.org/
Azuela, hacha, serruchos, formones, escoplos, gubias, escofinas, sargentos y destornilladores. Escuadra, regla, compás, lápices, cinta métrica, medidor de ángulos, tenazas, caladores, maza y dos martillos. Punzones. Cepillo y garlopa. Espigas, cuñas, estopa, cola de carpintero, de contacto y de poliuretano. Masilla para madera, masilla de dos componentes, clavos galvanizados, clavos de cobre, pernos, bulones, tuercas y arandelas, cáncamos de latón. Remachadora, remaches de aluminio de diferentes tipos. Barrenas y berbiquí o taladro de bateria con una de repuesto y cargador + un juego de brocas. Tirafondos de acero inoxidable. Cuadrados de madera de diferentes medidas. Espiches de todos los diámetros. Papel de lija de diferentes grosores. Unos metros de tabla de madera de cedro o similar. Un par de metros cuadrados de contrachapado marino de 9 mm (en una o dos piezas) y un metro² de 18 mm.
Contenido del pañol del nostramo:
Punzones para trabajos de cabullería, abregrilletes, cuchillo fuerte, alicates, alambre y tenazas. Pastecas, motones y cuadernales. Una buena provisión de grilletes de todo tipo y tamaño. Tensores, guardacabos, pasadores, argollas, cinta americana, cinta aislante, grasa, vaselina, llaves fijas para los tensores, trozos de cadena. Llave Stilson, martillo grande o maceta, piedra de afilar, pata de cabra, rasquetas y cepillos fuertes de alambre. Baldes, cepillos, bayetas, limpia calas, jabón líquido y lejia, palangana, manguera con boquillas y diferentes conectores para ello. Cabo y cable de todas las menas de respeto. Pinturas, brochas, pinceles y disolvente. Masillas y pegamentos. Bridas de plástico de diferentes tamaños.
Además de un sistema para montar un timón de fortuna, (como hemos visto al principio) y de los recambios y equipo especificados en cada apartado, podemos llevar también
Una caña de respeto o de emergencia si el timón es de rueda. Un compás de respeto. Membranas de las bombas de achique y de pie. Por último, una decena de metros de elástico de 1 cm de diámetro y cualquier cosa que decida el patrón.
Como es obvio, cada tripulante tendrá su propia linterna y navaja/abregrilletes.
9- Sanidad, Seguridad y Supervivencia
Antes de zarpar es imprescindible que toda la tripulación goce de buena salud y esté medianamente en forma. Es deseable que el responsable de la salud de la tripulación posea formación sanitaria adecuada (a ser posible de nivel 3).
El botiquin de a bordo conviene que sea el específico para navegación de altura, en todo caso el tipo o contenido del botiquín lo decidirá el responsable de la salud a bordo o el skypper. Creo que el botiquín obligatorio para los botes salvavidas de los buques mercantes (tipo C) con su contenedor portatil y estanco es lo mínimo que debemos llevar en cualquier tipo de navegación.
En el artículo de esta web Apuntes de una travesía en solitario, o "como navegar con poco dinero" -6-, en la lista del Equipo, apartado Botiquín hay una lista que puede ser orientativa.
Para preservar la integridad de la tripulación, tanto el interior del barco como en cubierta, habrá guardamancebos, candeleros, balcones, pasamanos, asas, agarraderos, huecos para meter la mano, puntales o cualquier otro medio para que un tripulante pueda moverse por el barco con seguridad ─con cualquier clase de tiempo─ con una mano siempre en unos de los medios detallados anteriormente.
Todos los barcos llevarán el equipo CI (contraincendios) adecuado para sus características y proporcional al material de construcción, tipo de combustible utilizado, tamaño de la embarcación y número de tripulantes.
Además de las normativas oficiales al respecto, el sentido común nos dictará lo más conveniente. Por ejemplo: En un balandro de resina y fibra de vidrio de 8 metros de eslora, motor de gasoil, cocina de gas y dos tripulantes, yo llevaría: 1 extintor de 1 kg de HFC estibado cerca de los fogones, pero no encima de ellos, 1 extintor de polvo ABC de 3 kg en el centro del interior del barco y otro igual o mayor en la bañera o cofre de la misma.
Creo que es imprescindible llevar un o unos buenos sistemas de achique. Para el barco anterior llevaría: 2 bombas de achique manuales, una instalada en el interior y la otra en la bañera, una bomba eléctrica y un par de baldes.
Llevaremos a bordo las bengalas, cohetes y señales fumígenas recomendadas, metidas en un bidoncito estanco de cuello ancho.
Es obvio que hay que llevar chalecos salvavidas de calidad (homologados o no) suficientes para el n.º de tripulantes ─mejor que sobren que no que falten─, aro salvavidas con luz automática y/o otros ingenios para el ¡hombre al agua!, más otro aro salvavidas con rabiza.
Abandono de buque. Los barcos, aún desarbolados y maltrechos, se mantienen a flote tenazmente si no hay vías de agua importantes.
Foto de https://nauta360.expansion.com/hemeroteca
Es más seguro permanecer en el barco que abandonarlo en una balsa salvavidas.
Por otra parte, es increible la cantidad de agua que puede albergar un barco sin hundirse: y tenemos las benditas bombas de achique que nos permiten combatir las entradas de agua.
A pesar de todo, puede llegar un momento en que no podamos sacar el agua suficiente para mantenerlo a flote y haya que abandonar el barco.
Actualmente, en teoría, si llevamos a bordo una buena radiobaliza y una balsa salvavidas podemos abandonar el barco tranquilamente (por lo menos en el Atlántico), pues tarde o temprano vendrán a por nosotros. El papá Estado (o sistema) vela por nosotros. Esto sería la seguridad pasiva.
Personalmente prefiero la activa: Si tengo que abandonar el barco, es mejor tener preparado y metido en un recipiente flotante un equipo básico de supervivencia y hacerlo en un dinghy con el que pueda navegar y pelear por mi vida, que esperar pasivamente a que vengan por mi. Es decir, si me viera en la tesitura de que mi presupuesto no alcanza para comprar un auxiliar capaz de navegar y una balsa, siempre escogería lo primero.
En caso de navegar en zonas de aguas frías, pensemos en llevar trajes y mantas hipotérmicas.
Esta página nos informa del equipo y material de seguridad obligatorio a bordo según la zona de navegación para embarcaciones de recreo abanderadas en España.
La instalación de líneas de vida y uso de arneses de seguridad, lo decidirá el responsable de guardia y el capitán.
Aún navegando con otro u otros barcos en conserva y/o participando en regatas tipo ARC con control de los barcos por la organización, pienso que cualquier barco que salga a efectuar una navegación de altura ─aún más, cualquier barco que salga a navegar─, debe estar preparado para afrontar cualquier situación por sus propios medios.
10- Electricidad a bordo
Es fundamental ajustar el consumo a la producción de electricidad.
Esta se genera con un generador y un pequeño motor diésel, mediante los alternadores del motor principal, con generadores eólicos, con placas solares, con hidrogeneradores o alternadores acoplados al eje de la hélice.
Antiguamente las luces de navegación consumian un elevado porcentaje de la energía generada. En la actualidad, gracias a los maravillosos LED, el consumo de las luces de navegación e iluminación es despreciable. Ahora el consumo principal son la planta desaladora de agua, el frigorífico y/o congelador, la bomba eléctrica de agua a presión, el radar, las otras ayudas electrónicas a la navegación, el piloto automático y la computadora.
Foto de https://www.fondear.org
El consumo será proporcional a la producción. Cuanto menos energía produzcamos, menos aparatos utilizaremos.
Para acumular la energía necesitaremos baterias, por lo menos dos acumuladores: uno para arrancar el motor y otro para todo lo demás. Es mejor tener 3 baterias, la tercera de reserva y todas interconectables. Las de gel no necesitan mantenimiento, pero son más caras. Recordar ventilar bien el espacio donde se alojan, ya que en carga emiten hidrógeno, un gas muy inflamable.
La caja de herramientas del electricista contendrá: Tester, densímetro, destornilladores, alicates pelacables, cinta aislante, conectores, fusibles y bombillas de respeto de todos los tipos utilizados a bordo, soldador de gas, estaño, resina, cepillo de alambre, cables de distinto diametro y aislamiento, regletas de varias medidas, interruptores de respeto y agua destilada. Un gran surtido de todos los tipos de pilas usadas a bordo. Recambios de las bombas y otros artilugios de los que suelen estropearse.
11- Motor
En navegación de altura, el motor tiene que ser diésel o diésel. La marca, la potencia y el número de cilindros, depende del tonelaje del barco, los gustos del propietario y el dinero del que dispone.
Es importante que el sistema de llenado del tanque o tanques de gasoil sea efectivo: que las tuberías de llenado no tengan angulos menores de 130º y que las de ventilación sean de un diámetro de por lo menos 3 cm. De lo contrario podemos llevarnos sorpresas desagradables.
Tambien es interesante que el o los citados tanques tengan un sistema para conocer su nivel. El más simple y efectivo es el del tubito transparente de vidrio o plástico.
Según el lugar donde se cargue el gasoil, es casi imprescindible tener instalado un pre-filtro y decantador antes de la bomba de combustible del motor.
Conviene que, tanto el tubo de escape como la tubería de alimentación de agua salada de refrigeración, tengan un cuello de cisne (se suele situar el filtro de agua salada justo en la parte más elevada del cuello). Si el motor no los tuviera, después de parar el mismo, deberá cerrarse el grifo de entrada del agua de mar y colocar un tapón en la salida del escape, de lo contrario, si se dan las condiciones, podría entrar agua de mar al interior del motor.
Ni que decir tiene que hay que respetar escrupulosamente el mantenimiento prescrito por el fabricante.
Es fundamental que el motor sea accesible para fácilmente poder, por ejemplo, tensar la correa del alternador, cambiar el impulsor de la bomba de agua, cambiar los filtros, etc.
He aquí dos ejemplos de motores accesibles, el de la derecha porque la disposición de todos los elementos anexos al mismo están situados en la parte frontal más accesible.
Foto de https://www.fondear.org/infonautic Foto de https://www.accastillage-diffusion.com
Todo esto, claro está, en caso de llevar motor. Hay muy pocos ─pero los hay─, que hacen navegación de altura (o bajura) propulsados únicamente por el viento. Requiere un conocimiento profundo del barco y de la navegación a vela. Hay que disponer de tiempo, tenacidad e infinita paciencia, pero se puede hacer.
Un día de enero, hace siete años, viendo que por el poco viento que había no conseguiríamos llegar a nuestro destino —Port Anthony, Jamaica— de día, nos pusimos en facha para pasar las horas de luz que quedaban y la noche. Al cabo de una hora aproximadamente avistamos otro velero que por el rumbo que llevaba parecía venir del nordeste, es decir, del Paso de los Vientos (Windward Passage). Transcurrida otra hora, estaba mucho más cerca. Cuando nos hubo rebasado, cambió de bordo y se puso también en facha a unos 50 metros de distancia. Toda la tripulación estaba en cubierta: Una pareja de adultos y dos niñas de entre 5 y 8 años. Nos pusimos al habla de viva voz, primero en inglés y cuando descubrimos nuestras nacionalidades, en español. Era una familia de Costarrica que volvía a su país y navegaban sin motor. Nosotros también navegábamos sin motor (en nuestro caso por avería), de manera que ambos patrones nos sentimos solidarios y nos pusimos contentísimos, dando saltos de alegría ante la resignada mirada de las respectivas esposas/first mates…
El mecánico de a bordo llevará una caja de herramientas básica para las necesidades de la mecánica del barco. La caja será más completa cuanto mayores sean las habilidades del mecánico. Una maleta como esta puede ser suficiente en la mayoría de los casos.
Además llevará correas de alternador o para otros complementos del motor (bomba de achique, compresor, etc.), filtros de aire, gasoil y aceite, tubos de gasoil, manguitos, codos, impulsores y cojinetes de la bomba de agua, aceite de motor e inversor, bomba de extracción de aceite, llave de cinta para aflojar el filtro de aceite, juego de galgas y otras herramientas especiales necesarias para el mantenimiento del motor.
Conviene llevar abrazaderas de acero inoxidable de varios diámetros, machos para hacer roscas de varios diámetros y una caja repleta de tornillos, tuercas, arandelas de presión y normales de todos los diámetros posibles, sin olvidar los mágicos productos aflojatodo.
En la página “Fondear” hay un interesante artículo que puede orientarnos respecto a las herramientas y colaterales.
12- Aclimatación
El barco y especialmente la tripulación necesitan de un tiempo para aclimatarse después de zarpar.
El cuerpo debe adaptarse al movimiento y a los horarios de comidas, guardias, sueño y asueto.
Este proceso, dependiendo del estado de la mar y del individuo, tardará de uno a cinco días.
Si el barco es de madera y hace tiempo que no navega, tomará de 24 a 48 horas que el casco vuelva a ser estanco y que no haya goteras en la cubierta o caseta.
En todos los barcos se necesitan 24 horas por lo menos de navegación movida para situar convenientemente todas las cosas en su sitio, evitar los molestos ruidos que impiden conciliar el sueño (tarros de especias chocando entre si, latas deslizándose, etc.) y acomodorse en el espacio asignado a cada uno.
13- Comunicaciones
Para mi, parte del encanto de la navegación de altura está en la incomunicación o desconexión con el mundo. Nada de teléfono, periódicos, televisión, msg, watsup, facebook, twiter, instagram, etc.
Claro que con la tecnología actual se puede estar comunicado igual que en tierra, pero dicha tecnología es cara y navegar conectado no es lo mismo.
Conviene llevar como mínimo un VHF portatil e impermeable —por si es necesario abandonar el barco— y un buen receptor de onda corta —para recibir boletines meteorológicos, avisos de huracán, avisos a los navegantes, etc.—.
Un VHF fijo con la antena situada a tope de palo nos permite comunicarnos con barcos al alcance de la vista. En algunas ocasiones, dependiendo de la nubosidad, se puede establecer comunicación con barcos a más de 30 millas.
Si tenemos dinero, sobrante de energía y estamos dispuestos a lidiar con la corrosión causada por la masa del transmisor, se puede llevar un transmisor/receptor de B.L.U de onda corta y comunicarnos con el mundo en las bandas de radioaficionados.
Si hay más presupuesto, el teléfono satelital Iridium tiene cobertura en cualquier parte del globo.
Hay quien lleva una antena wi-fi orientable y un amplificador de señal y aprovecha el paso de un gran crucero turístico para conectarse al suyo (suelen ser redes abiertas) y disfrutar de una conexión buena o mediocre durante 30 minutos como máximo.
Personalmente siempre cargo con el viejo, y vigente, Código internacional de Señales, las banderas y el libro. Pienso que aquellas deben tener una anchura mínima de de 35 cm, para que se puedan ver a una cierta distancia.
Bandera Victor del C.I.S. = Necesito auxílio
14- Mantenimiento durante la travesía
Conviene comprobar periódicamente los desgastes de las velas y la jarcia de labor.
Vigilar especialmente los amantes de rizo y, en barcos con enrrollador o enrrolladores, el desgaste de la drizas cerca del puño de pena.
Es aconsejable inspeccionar cada 4 o 5 días el nivel y calidad del agua dulce almacenada.
Antes de zarpar habremos decidido qué hacer con el eje.
Cuando el motor está parado y el barco navega por encima de los 3 o 4 nudos (dependiendo de las líneas del casco, situación de la hélice y tipo y tamaño de esta), el eje empieza a girar.
En los motores pequeños con transmisión mecánica se mete avante (o atrás) y la hélice/eje dejan de girar, lo que es bueno para la vida de rodamientos, chumaceras y bocinas y algo malo para la velocidad (se pierde entre 0,2 y 0,4 nudos).
Con los inversores hidráulicos no es posible bloquear el conjunto a no ser que se instale un freno robusto y efectivo. Pensemos en la fuerza que se transmite al eje cuando un barco de, por ejemplo, 30 o más toneladas navega a más de 7 nudos.
En algunos inversores de motores grandes, si giran, no se refrigeran si no está el motor en marcha. En ese caso es obligatorio llevar freno de eje.
15- Derrota y recalada
Antes de emprender cualquier travesía habremos determinado la derrota más adecuada para la época del año, el barco y su tripulación. Para ello estudiaremos la información contenida en derroteros (en el Derrotero de las Islas Canarias (N.º 10) del Instituto Hidrográfico de la Marina hay unas indicaciones muy útiles sobre derrotas para el cruce del Atlántico para veleros), pilot charts y el Ocean passage for the world.
De la misma manera, determinaremos derrotas, escalas (previstas e imprevistas) y puertos o fondeaderos de recalada al final de la travesía. Obviamente tendremos a bordo los derroteros, cartas y portulanos de las posibles escalas y puertos de destino.
También tendremos las banderas de cortesia de los paises de las posibles escalas y/o destinos.
Necesitaremos papeles del barco, pasaportes, certificados internacionales de vacunación y visados en su caso, así como el seguro del barco contra daños a terceros —imprescindible prácticamente en todas las marinas del mundo—.
La página The global site for cruising sailors es utilísima para todo tipo de cuestiones prácticas que se le presentan al navegante de altura.
16- Consideración final
Como admiten todos los marinos, el mayor peligro está en la costa.
La navegación a vela de altura, tras la aclimatación, proporciona un goce y una plenitud extraordinarias al mismo tiempo que tomamos plena consciencia de nuestra extrema insignificancia.
En fin, amigas y amigos, naveguen, sean prudentes, utilicen el sentido común, estén alerta y, sobre todo, disfruten de la navegación y la mar.
Román Sánchez Morata. 25-02-2018
Las fotografías que no tienen pie de foto, son del autor.
Pueden ver también:
La Navegación Oceánica en Solitario en Veleritos -NOSEVE-
La Cocina y la Alimentación a bordo de veleros en alta mar
La gestión del sueño en las navegaciones en solitario
Fuentes:
Archivos propios
https://www.yachtingworld.com
https://www.fondear.org Foto de https://i.ytimg.com
Foto de https://i.ytimg.com
La palabra tsunami, de origen japonés, viene de “tsu” puerto o bahía y “nami” ola. Podría traducirse por “ola de puerto”. Los tsunamis son fenómenos sísmicos causados por los movimientos de las placas tectónicas, mientras que los meteotsunamis son de origen meteorológico.
Mali Lošinj, Croacia -2008- Foto de https://www.eumetrain.org
Definición de meteotsunami (UNESCO 2008): “ Fenómeno con características de tsunami generado por perturbaciones meteorológicas o atmosféricas. Estas ondas pueden ser producidas por ondas atmosféricas de gravedad, bruscas variaciones de presión, sistemas frontales, rachas de viento, tifones, huracanes u otros meteoros”.
Hay meteotsunamis en muchas partes del mundo, por ejemplo en el mar del Japón y en el mar de la China Oriental donde se les llama abiki, en las costas de Cornualles (UK), en las islas Canarias (E) donde se les llama mareas del Pino por su coincidencia con esta festividad (8 de setiembre), en el golfo de Trieste (mar Adriático) donde se les conoce como marrobio , en las costas tunecinas, en la isla de Malta, en las costas catalanas y en las islas Baleares. Nótese que los cinco últimos lugares están situados en el Mediterráneo Occidental. Recordemos que el mar Mediterráneo es un mar casi cerrado donde apenas se aprecia la marea (20 cm de amplitud media y un periodo de varias horas), mientras que las rissagas o meteotsunamis del Mediterraneo de habla catalana pueden superar el metro de amplitud con un periodo de pocos minutos. Asi, este fenómeno es realmente notable para los habitantes de estas costas que, en general, desconocen las mareas.
Palma de Mallorca -1987- Foto de https://www.tiempo.com
Las consecuencias de algunos meteotsunamis pueden llegar a ser tan devastadoras como las de un tsunami de origen sísmico.
Veamos ahora las causas de esta anormalidad meteorológica:
Un seiche es una onda estacionaria que afecta a un cuerpo de agua encerrado o parcialmente encerrado. Todos los recintos de agua cerrados (bañeras, piscinas, lagos, etc.) o semi-cerrados (puertos, bahías, calas, etc.) experimentan una oscilación natural determinada por su geometría. Por tanto cada puerto, cala o bahía tiene su seiche particular. Si esta seiche entra en resonancia con ondas largas provenientes del mar, entonces se produce un meteotsunami.
En el Mediterráneo de habla catalana, el lugar, con diferencia, que sufre un mayor y más frecuente número de estos meteotsunamis ‒llamados allí, y por extensión en todos los «Països Catalans», rissagas‒, es Ciutadella.
Ciutadella -2006- Foto de https://otrotunel.blogspot.mx
Los factores que propician las rissagas son diversos:
Flujo del suroeste en capas altas de la atmósfera, aire cálido en niveles bajos de la atmósfera en contraste con el aire mas frío y húmedo de superficie, con calmas, ventolinas o viento flojo de levante y cielo cubierto. Estas condiciones son las más repetidas que suelen anunciar las rissagas, generalmente en los meses más cálidos del año. Si se dan las condiciones anteriores y se producen fluctuaciones rápidas de la presión atmosférica, pueden generarse ondas de largo periodo (minutos) y escasa amplitud (centímetros) que, al llegar a la costa y penetrar en determinados puertos, calas o bahías, pueden entrar en resonancia con la seiche del lugar y producir el fenómeno de rissaga o meteotsunami. Las probabilidades de que ocurra aumentan en las fechas más cercanas al solsticio de verano.
La orientación (SW-NE) del puerto natural de Ciutadella y su forma estrecha y alargada propician que los efectos de este fenómeno sean más pronunciados.
Ciutadella Foto de https://cloud10.todocoleccion.online
La mayoría de las rissagas de este puerto de la costa oeste de Menorca (Islas Baleares) tienen amplitudes de entre 0,6 y 1,2 metros. Su seiche tiene un periodo de 10,6 minutos.
Estos fenómenos no tienen nada que ver con las mareas, su origen es totalmente diferente. Mientras que los meteotsunamis tienen, como ya vimos, su origen en causas meteorológicas, las mareas son de origen gravitatorio.
Ciutadella o Ciudadela es el puerto más castigado por esta manifestación de la naturaleza, pero no el único. También se dan o se han dado, con distintos grados de potencial destructor, en otras calas menorquinas, mallorquinas y de la costa catalana. Pueden darse asímismo, en menor medida, en la costa valenciana. En toda el área y durante los últimos 50 años, las rissagas han superado los dos metros de oscilación en más de doce ocasiones.
En Ciutadella hay constancia escrita de ellos desde el siglo XV. Las rissagas más dañinas se produjeron en los años 1783, 1800, 1984 y 2006.
En la de 1984 el nivel del mar varió en más de 4 metros.
Ciutadella -1984- Foto de https://2.bp.blogspot.com
La del 15 de junio de 2006 causó graves daños en las embarcaciones y edificios del puerto. Primero se retiró el agua y muchas zonas del puerto quedaron en seco, provocando la muerte por asfixia de numerosos peces. A los pocos minutos (alrededor de 10) llegó una ola de más de tres metros de altura que inundó y arrasó el puerto y sus cercanías.
Si las condiciones que provocaron la rissaga persisten, puede repetirse el fenómeno varias veces en el mismo día.
En las costas catalanas pueden destacarse las siguientes rissagas:
Julio de 1972, Tarragona, 3 metros de amplitud.
Junio de 1981, L’Estartit, amplitud de 1 a 3 metros con periodos de 5 a 13 minutos.
L’Estartit con Ias Medas al fondo Foto de https://www.visitestartit.com
Junio de 1984, L’Atmetlla de mar, Tarragona, 1 a 1,5 m y 5 a 13 minutos.
Julio de 1986, Cambrils, similares características que el anterior.
Personalmente experimenté mi primera rissaga en agosto de 1985 en cala Sant Esteve, Menorca, a bordo de un Siroco 31 amarrado de popa al muelle y ancla por la proa. Cada 9 minutos aproximadamente el nivel del mar oscilaba unos 85 o 90 centímetros. Un pescador me aconsejó que marchara, decía que la cosa podía repetirse en unas horas y con mayor oscilación, así que me apresuré a zarpar hacía el fondeadero detrás de la Isla del Rey en el puerto natural de Maó o Mahón.
Puerto de Maó.
Cala Sant Esteve es la situada en la entrada, en la parte superior izquierda de la imagen. La Isla del Rey es la tercera desde la entrada. Foto de https://oceanicteam.com
Mi segunda experiencia fue en julio del 2000 en L’Estartit, Girona. Fue menos impresionante por saber de qué se trataba y porque la amplitud fue de sólo 0,5 a 0,6 metros con un periodo de +/- 6 minutos.
Recapitulemos para terminar:
Una rissaga o meteotsunami no es más que la amplificación de la seiche del puerto que se produce en determinadas ocasiones, debido a la presencia de un forzamiento externo de ondas largas. La gran amplitud de las oscilaciones es debida a un efecto de resonancia entre las ondas largas del exterior y la seiche del puerto. Normalmente una parte de la energia marítima que penetra en el recinto escapa por reflexión y se irradia de nuevo hacia mar abierto, pero otra parte permanece en su interior y hace oscilar el nivel del agua como si fuera un péndulo, con un periodo igual al de la oscilación natural del puerto, cala o bahía. Cuando el periodo del tren de ondas largas coincide o está próximo a dicho periodo de oscilación natural o seiche, tiene lugar el fenómeno de amplificación o resonancia que ‒combinado con la orografía y orientación de los mencionados accidentes geográficos‒, puede generar un gran aumento en las oscilaciones del nivel del mar, provocando efectos desvastadores para las embarcaciones e instalaciones portuarias.
El cambio climático que, aparentemente, está experimentando nuestro planeta hace muy probable que en un futuro muy próximo la frecuencia e intensidad de los meteotsunamis aumente.
Román Sánchez Morata 09-01-2018
Vídeo de una Rissaga en Cala Degollador, Menorca
El mal tiempo, los temporales y el poder del mar
Fuentes:
Navegació i seguretat a bord. CELSEM-UPC 2004
https://menorca.info
https://www.eltiempohoy.es
https://www.ara.cat
https://www.abc.es
https://es.wikipedia.org
https://www.enciclopedia.cat
https://www.tiempo.com
Propias
Ir al mismo artículo, pero con imágenes
Ilustraciòn de https://costadamorteba.files.wordpress.com
¿Quién no ha sufrido de este mal en algún momento de su vida?
¿Quién no se ha mareado alguna vez en algún medio de transporte?
Pero, ¿qué es exactamente el mal de mar? Según el DRAE:
Desazonarse uno, turbársele la cabeza y revolvérsele el estómago; lo cual suele suceder con el movimiento de la embarcación o del carruaje y también en el principio o el curso de algunas enfermedades.
Más claro imposible; si acaso matizar las distintas fases de la afección. En la primera fase, el afectado normalmente experimenta cierta incomodidad, somnolencia, inapetencia y, si es fumador, desgana de fumar. En la segunda fase se dan los síntomas que tan acertadamente enuncia el DRAE, además de un cambio en el color del paciente entre el blanco y el verde. En la tercera fase el doliente sufre de sudores fríos, arcadas y ulteriormente vomita cuanto contiene su estómago.
Ilustración de https://quepasasi.es
En la cuarta fase, después de vomitar lo que tiene y lo que no tiene en su estómago, el afectado por este mal tan antiguo como la humanidad, lo único que desea es tumbarse y que le dejen morir en paz. Esta fase de postración y aletargamiento puede durar de unas pocas horas a unos pocos días, dependiendo del individuo, del barco y del estado de la mar.
Se sabe de algún paciente que lo sufrió por más de un mes. Durante todo este periodo seguirá experimentando periódicamente, arcadas y vómitos de cualquier alimento que se atreva a ingerir, bilis y jugos gástricos.
No todos los seres humanos son iguales, tampoco en esto, ya que algunos son más propensos a marearse que otros.
Pero ¿Por qué razón se marea uno?
El responsable es el oído interno, el órgano del equilibrio. La causa primaria es la estimulación excesiva del aparato vestibular. Es un trastorno del equilibrio que padecen la mayoría de las personas que navegan por primera vez, y que la sufren, la han sufrido o la pueden sufrir todo tipo de navegantes. Sólo se conocen contadas excepciones de personas que nunca se hayan mareado, a las que no hay que confundir con las que ya no se marean, después de haberse habituado al movimiento, pero que en sus inicios sí que lo sufrieron. Ya hemos dicho que el movimiento afecta al sentido del equilibrio y a la orientación espacial. Para comprender esto, previamente deberemos entender ¿Cómo sabe el cuerpo que está en movimiento?
Uno de los principales trabajos de nuestro cerebro es interpretar los mensajes desde el exterior recibidos por el cuerpo. Para aprender cómo nuestro cuerpo se comporta en relación al espacio y si estamos o no en movimiento, el cerebro necesita recibir e interpretar informaciones de tres sistemas diferentes:
1.- Visión
Todo el mundo puede entender por qué la visión ayuda al cerebro a interpretar si estamos en movimiento, ya que basta estar con los ojos abiertos para ver si nos estamos moviendo o no.
Pero la visión puede jugar algunos trucos con nosotros. ¿Quién no, dentro de un coche parado en un semáforo, tuvo la sensación de estar el coche andando hacia atrás solamente porque el coche de al lado estaba yendo hacia delante? Este sencillo ejemplo muestra como la visión puede decir al cerebro que estamos en movimiento, cuando en realidad estamos parados.
2.- Propiocepción
La propiocepción es la capacidad del cerebro de reconocer la ubicación espacial del cuerpo, su posición y orientación, la fuerza ejercida por los músculos y la posición de cada parte del cuerpo en relación con las demás, sin utilizar la visión. Es la propiocepción que nos permite, con los ojos cerrados, reconocer que estamos con el brazo levantado, boca abajo, inclinados hacia adelante, con las piernas dobladas, etc.
Es gracias a la propiocepción que logramos, inclusive con los ojos vendados, tocarnos fácilmente la punta de la nariz con la punta de los dedos. La gente no necesita de la visión para saber siempre dónde está cada parte de su cuerpo.
3.- Oído interno
Dentro del oído interno tenemos un órgano llamado laberinto, que es parte del aparato vestibular, responsable del mantenimiento del equilibrio.
Ilustraciòn de https://www.mdsaude.com
El laberinto es un conjunto de arcos semicirculares que tienen líquido en su interior. El movimiento de estos líquidos es interpretado por el cerebro, ayudando a identificar los movimientos y manteniéndonos en equilibrio.
Las informaciones pasadas por el aparato vestibular ayudan al cerebro a interpretar movimientos angulares, aceleraciones lineales y fuerzas gravitacionales.
Imagen de https://4.bp.blogspot.com
¿Por qué nos quedamos mareados después de girar varias veces? Porque a pesar de ya estar parados, los líquidos dentro de nuestro oído interno aún están en movimiento rotatorio por algunos segundos, haciendo que el cerebro interprete que todavía estamos girando. Si cerramos los ojos, el mareo aumenta aún más, pues, con los ojos abiertos, la visión puede mitigar el mensaje equivocado que el oído interno está enviando al cerebro.
La naupatía, cinetosis o mal de mar se produce cuando el cerebro recibe informaciones contradictorias de estos tres sistemas.
Cuando andamos, estamos moviéndonos intencionalmente y el cerebro consigue conjugar las informaciones recibidas de la visión, de la propiocepción y del oído interno. Las tres trabajan en sinergismo, o sea, diciendo la misma cosa. En un coche, navío o avión, esto no ocurre. Estamos “parados” pero a la vez en movimiento. El ser humano es el único animal que puede moverse de modo pasivo, sin necesidad de hacer esfuerzo para moverse. Esto puede causar confusión en el cerebro.
Cuando estamos en un coche, por ejemplo, estamos efectivamente en movimiento a pesar de que el cuerpo está parado en relación al coche. Esto provoca una ráfaga de señales confusas para el cerebro, que a la vez recibe informaciones diciendo que el cuerpo está parado y sin hacer esfuerzo (con muslos y tendones relajados) e informaciones diciendo que el cuerpo está en movimiento gracias a la aceleración y las curvas.
Cuando miramos hacia adelante y vemos el paso del paisaje, el cerebro todavía es capaz de comprender los movimientos del coche y el hecho que nos estamos moviendo, así que la mayoría de la gente viaja en coche sin sentir náuseas. Sin embargo, si bajas la cabeza y empiezas a leer, la visión, junto con la propiocepción, dirán al cerebro que estamos parados, mientras que el laberinto, estimulado por las curvas y aceleraciones del vehículo, enviará señales de movimiento, lo que facilita la aparición de náuseas y mareos.
Por lo tanto, la cinetosis o naupatía se presenta siempre que el cerebro tiene problemas para interpretar el estado actual de nuestro cuerpo, o en otras palabras: las informaciones/órdenes contradictorias colapsan el sistema
Todas las personas son susceptibles a este tipo de mareo; lo que varía es la intensidad del estímulo necesario para desencadenar los síntomas. Esto se observa fácilmente en buques de pasaje, cuando algunos de los pasajeros sienten malestar, otros se refieren a una ligera molestia y la mayoría no siente nada. Se calcula que en navegaciones de más de una hora con marejada, el 40% del pasaje sufre de mal de mar en distintos grados.
Las estadísticas señalan sectores de la población con más probabilidades de sufrirlo: Individuos afectados por ansiedad, migraña o laberintitis, embarazadas, niños de ambos sexos entre 3 y 11 años y mujeres en edad fertil.
El tipo de movimiento también puede ser determinante. Parece que el peor es el que producen los balances profundos, pero relativamente lentos de un barco blando** atravesado a la mar.
Algunas situaciones también pueden colaborar a sufrir cinetosis: ver gente afectada por el mal, especialmente si están vomitando, permanecer en lugares de barco poco ventilados y sin visión exterior, estar afectado por miedo, temor, ansiedad o resaca, comer o beber en exceso o en defecto, estar fatigados y/o faltos de sueño o encontrar mala mar inmediatamente después de zarpar, sin tiempo suficiente para amarinarse. Los humos (del motor, de cigarrillos, etc.) y olores (gasoleo, cocina, sentina, vomito, etc.) también suelen contribuir al mareo.
Ilustración de https://www.cruceroalegre.com
Para prevenir la naupatìa o, en todo caso, para no facilitarla, seguiremos las siguientes indicaciones:
Descansar y dormir bien antes de zarpar. En las 24 horas previas a la partida, evitar consumir bebidas ácidas, gaseosas, lácteas o alcohólicas y alimentos en conserva, ácidos o con alto contenido en grasas.
Siempre que sea posible, no se zarpará antes de haber digerido la última comida.
Una vez a bordo, lo más conveniente es permanecer en cubierta ―vestido adecuadamente y protegido del sol―, mantenerse ocupado, mirar al horizonte y al cielo y beber pequeñas cantidades de agua con frecuencia. Si las condiciones atmosféricas desaconsejan la permanencia en cubierta, lo mejor es acostarse en una litera de sotavento y evitar la lectura o las pantallas.
Si se sabe con certeza que uno se va a marear, conviene tomar, como mínimo 2 horas antes de embarcar, un farmaco que deprima la reactividad del laberinto (Biodramina, Sturgeron, Torecan, Nauseol, etc.)
Publicidad de los años sesentas del siglo pasado
Foto de https://elpais.com/viajero_astuto
Estos medicamentos pueden provocar somnolencia, sequedad bucal y visión borrosa. Alguno de estos farmacos contiene cafeína para paliar la somnolencia.
Si las actitudes preventivas expuestas más arriba no nos han dado resultado, habrá que resignarse y tratar de que el mal trance pase lo menos peor posible.
Si somos pasajeros o tripulantes libres de guardia, lo mejor es permanecer acostado, (con un balde cerca), caliente, con los ojos cerrados tratando de dormir. Mejor con la cabeza algo más alta, es decir con almohada. Si el mal de mar es leve, es posible que los síntomas desaparezcan durante el sueño. De lo contrario tratar de ingerir pequeñas cantidades de alimento seco (tostadas, galletas de jengibre, almendras, etc.) y seguir bebiendo agua. En casos graves, los vómitos prolongados pueden llevar a la pérdida de líquidos provocando, si no se pone remedio, graves deshidrataciones. En màs del 90% de los casos, los pacientes experimentan una mejoría durante las primeras 72 horas.
Cuando se es patrón, o jefe de guardia, o timonel o responsable de otros tripulantes, frente al peligro o el mal tiempo, el mareo se pasa de golpe, o sencillamente se ignora. Podría decirse que las posibilidades de marearse son inversamente proporcionales al nivel de responsabilidad.
El mayor peligro al que se ve expuesto un tripulante mareado es la caída por la borda. El mareo suele aparecer con mal tiempo y movimientos acusados, por lo que un navegante mareado es una víctima potencial. El patrón y el resto de la tripulación se encargarán de sujetar al afectado, o sencillamente le prepararán un balde para que pueda devolver con comodidad.
Foto de https://www.barcosyatesveleros.com modificada
Todo el mundo en cubierta debería llevar arnés cuando las condiciones son malas, pero hay que recordar que un tripulante mareado suele salir disparado del interior, sin arnés y con ansia de lanzarse a la borda y vomitar. Si el tripulante no está definitivamente mareado, es aconsejable darle tareas sencillas en cubierta. Llevar el timón casi nunca suele fallar si los síntomas todavía no son muy graves. Si el tripulante es incapaz de realizar cualquier actividad, es conveniente tumbarlo sobre una litera a sotavento, en el lugar más estable del barco. El combate contra el mareo es harina de otro costal y dependerá mucho del carácter de cada individuo. Las primeras veces deja fuera de combate, pero uno se va acostumbrando si deja de lado la autocompasión. Algunos navegantes no es que no se mareen, sino que se han acostumbrado a trabajar estando mareados. Y aquí, como se ha dicho antes, un aliado excelente es la responsabilidad.
Las consecuencias de la naupatía han sido trágicas en algunas ocasiones. Por ejemplo, muchos soldados fallecieron en los desembarcos de los aliados en el Pacífico, Norte de Àfrica y Sicìlia al no ser capaces de comportarse conforme a las más elementales normas de combate por culpa del mareo con el que llegaron a las playas.
Un LCVP rumbo a la playa de Betio, Tarawa, 20-11-1943
Foto de https://public-ch3302.files.1drv.com
Hay individuos más propensos que otros al mareo, pero, aún siendo profesional de la mar, quien diga que nunca se ha mareado, miente.
Hace muchos años conocí a un joven que ¡se mareaba nadando!, también navegué con un piloto de la Marina Mercante, con más de siete años de ejercicio profesional como agregado, tercer y segundo oficial, que indefectiblemente se mareaba en cuanto la mar sobrepasaba el nivel de marejadilla, lo cual no le impedía hacer su trabajo con eficacia, eso si, el pobre adquiría un tono verdoso que no le abandonaba hasta que llegaba la bonanza o entrábamos a puerto. Hace bastantes años hice un viaje de Brasil a las Islas Canarias con una tripulación bisoña de 5 personas, un gato y un loro. Cuando zarpamos de Salvador de Baia soplaban los alisios del SE con bastante intensidad. Excepto el loro y yo, se marearon todos, pero cumplieron sus turnos al timón a pesar de su deplorable estado; el primero en recuperarse tardó unas 36 horas en hacerlo y el último empleó cinco días, pero todos vencieron el mareo. Con este ejemplo quiero decir que con más o menos presteza, prácticamente todo el mundo acaba superando este mal tan antiguo como la navegación.
Román Sánchez Morata. 24-07-2017
* Naupatía: Del griego naus, navio, y páthos, afección.
** Barco blando: Se dice de aquel que tiene una altura metacéntrica (GM) baja y en consecuencia el periodo de balance es grande (o sus balances son lentos).
El mal tiempo, los temporales y el poder del mar
Un buen artículo sobre el mareo en inglés
Fuentes:
https://www.diariodenautica.com
https://medicablogs.diariomedico.com
https://elpais.com
Surcando la tempestad ©John Lund
De la pàgina https://www.redbull.com
Hasta finales del siglo XVIII, la madera había sido el único material utilizado para la construcción naval en la historia de la humanidad. Desde el tronco apenas desbastado, pasando por el vaciado del mismo, las almadías, las embarcaciones de papiro o totora, las de bambú, las naves fenicias, griegas, romanas y cartaginesas, las drakkar, los juncos, los catamaranes polinesios, los praos micronesios, los dawns, las galeras, los jabeques, las cocas, las carabelas, los galeones, los bergantines, las polacras, las fragatas, las bricbarcas, las goletas, etc., etc. Hasta los sofisticados y veloces clipperes de la carrera del te de finales del siglo XIX, la madera reinó sin rival si exceptuamos los currachs o curraghs irlandeses y los kayaks esquimales que utilizaban la piel como forro, pero aún estos utilizaban un armazón o esqueleto de madera.
Foto de https://loopline.com
A mediados del siglo XIX se inició la construcción mixta madera-hierro que permitió un considerable aumento del tamaño de los buques al mismo tiempo que los hacía más ligeros y resistentes. Un buen ejemplo de este tipo de construcción lo tenemos en el «City of Adelaide», construido en Inglaterra en 1862 para el transporte de pasaje y cargas ligeras entre Gran Bretaña y Australia. Realizó 23 viajes de ida y vuelta y en la ida de uno de ellos entre Londres y Adelaida invirtió sólo 65 días.
Foto de https://static.wixstatic.com
La introducción del vapor como propulsor sustitutivo del viento y la hélice como alternativa a la rueda de paletas también fue determinante en el auge de la construcción naval en hierro y posteriormente en acero.
Se tienen noticias de embarcaciones fluviales con casco de hierro a partir de 1776. Las primeras naves exclusivamente de hierro aparecieron en 1790, pero el desvio que producía en los compases de a bordo retrasó la expansion de la construcción de cascos de hierro. A partir de 1830 estos problemas se solucionaron con el empleo de las esferas Thomson, los imanes compensatorios y la barra Flinders.
El Vulcan ―18,60 metros de eslora, 3,35 de manga y 1,50 de calado―, botado en 1819 en Escocia, parece que fue el primer buque de pasaje cuyo casco estaba construido enteramente de hierro. Este pequeño barco navegó en el estuario de Forth, en el fiordo de Clyde y en el canal que los une durante setenta años de duro servicio.
En 1821 en Inglaterra se botó el primer buque a vapor con casco de hierro: el Aaron Manby.
Imagen de https://cdn.collectionsbase.org.uk
Construido en Tipton, Staffordshire en 1820, tenía 36,50 metros de eslora por 5,50 de manga y estaba equipado con dos maquinas de vapor de 80 CV.
Este barco se transportó desarmado hasta el Támesis, y allí se botó al agua, enviándose con un cargamento de hierro a El Havre. Remontando el Sena, llegó hasta París, donde causó enorme sensación. Después estuvo navegando en el estuario del Shannon (al WSW de Irlanda), durante treinta y cuatro años.
En 1844 el ingeniero británico Isambard Brunel diseñó el Great Britain, un innovador transatlántico con casco de hierro, el primer buque de pasajeros propulsado con una hélice, que fue en su momento el barco más grande del mundo. Terminado en 1845, el buque tenía 98 metros de eslora y una capacidad de carga de alrededor de 3.500 toneladas. Una única máquina de vapor de 2.000 CV impulsaba el barco a una velocidad de 12 nudos.
Ilustración de https://www.ssgreatbritain.org
El Great Britain naufragó en la costa de Irlanda, pero soportó severos vientos y marejadas durante un invierno completo, y fue reflotado más tarde casi sin daños. Este hecho eliminó una gran parte de los prejuicios conservadores contrarios al uso del hierro como material apropiado para la construcción de barcos. En 1850 las cuatro quintas partes de los barcos británicos eran aún de madera, pero una década más tarde sólo lo eran dos quintas partes.
En 1854 Brunel inició la construcción de su tercer buque transatlántico, el Great Eastern, que era mucho más grande que su predecesor.
Construcción del Great Estern. 1857
El Great Eastern —210 metros de eslora por 24 de manga— estaba propulsado por un sistema mixto: una hélice y dos ruedas de paletas, conservando un aparejo vélico considerable. Diseñado para transportar a cuatro mil pasajeros, las acomodaciones de primera clase eran de un lujo desconocido hasta entonces a bordo de un buque. Desde su botadura en 1858 hasta la botadura del RMS Celtic en 1901, fue el mayor buque del mundo jamás construído.
La mayor innovación tecnológica que Brunel introdujo en el Great Eastern fue el concepto de «doble casco», un concepto que no se volvería a ver en un barco hasta un siglo después. El buque tenía dos cascos, uno dentro del otro, separados por 86 centímetros. Entre ellos habría una estructura reticular de vigas de hierro, con una clara (separación entre cuadernas) de 1,8 metros. El casco interior llegaba hasta un metro y medio por encima de la línea de flotación en condiciones de máxima carga, y estaba dividido por dos mamparos longitudinales de 107 metros de longitud y 18 de altura que, al cruzarse con los mamparos transversales, dividían el barco en 19 compartimentos estancos. Esta distribución y el doble casco convertían al Great Eastern en un barco insumergible.
Pero al igual que el «Titanic», otro gigante de los mares, estuvo perseguido por la desgracia desde sus primeros comienzos. El principal accionista de la Eastern Steam Navigation Company era el famoso banquero londinense Lord Henry Thomas Hope, propietario del no menos famoso diamante Hope. Este diamante era conocido, además de por su enorme valor y belleza, por la maldición que, según el decir popular, perseguía sus poseedores. Durante la construcción del coloso hubo que lamentar la desaparición de dos trabajadores, la muerte de otros cuatro así como la de un visitante y un ejecutivo de la compañía.
En la primera botadura, fallida, murió un trabajador y otros 4 resultaron heridos de gravedad. Al segundo intento, esta vez sin desgracias, se consiguió botarlo. A todo esto su creador tuvo que ser ingresado en un hospital por un fallo cardiaco y la compañía quebró.
Tras constituirse una nueva sociedad, la Great Ship Company, en unos 20 meses se consiguió dejar el barco listo para las pruebas de mar. Durante estas, una de las ocho calderas reventó, matando a cinco hombres e hiriendo gravemente a otros cinco. Se cree que el desastre aceleró la muerte de Brunel que murió seis días después de la explosión, sin haber navegado nunca en el barco.
Fotografía de https://4.bp.blogspot.com
De vez en cuando la tripulación oía extraños golpes sin poder determinar su exacta procedencia. La mayoría de los tripulantes decía que se trataba de los dos obreros desaparecidos, supuestamente encerrados en las entrañas del barco. Los rumores y descontentos desembocaron en un motín de parte de la tripulación. El capitán y los oficiales lograron dominar el mismo y algunos marineros y fogoneros fueron encarcelados.
Un tiempo después, el capitán, dos oficiales y un niño se ahogaron al zozobrar uno de los botes del Great Eastern.
Por fin, a casi dos años y medio de su botadura, realizó su viaje inaugural a Nueva York. A pesar de los rebajadísimos precios ofrecidos, únicamente se embarcaron 36 pasajeros, lo que no es extraño vistos sus antecedentes. Durante este primer viaje «sólo» sufrió tres incidentes de importancia: avería en las máquinas, un pasajero enloqueció e hirió a varios otros con un cuchillo y en la maniobra de atraque hubo algunos heridos entre la aglomeración reunida para recibirlo.
Imagen de https://maritime-connector.com
Al principio del tercer viaje sufrió un duro temporal que inutilizó las ruedas de paletas y averió el timón. Propulsado únicamente por la hélice y con una reparación de fortuna en el timón, consiguió refugiarse en un puerto irlandés. Despues de las oportunas reparaciones, reanudó su ruta transtlántica con algo más de fortuna.
Como barco de pasaje resultó un completo fracaso por la mala fama que, merecidamente, le precedía. El porcentaje de ocupación de las plazas disponibles raramente alcanzaba para pagar sus enormes gastos de explotación (más de 400 tripulantes). En los cuatro años de servicio como buque de pasaje, sufrió multitud de incidentes, afortunadamente menos luctuosos que lo ocurridos con anterioridad.
Después se reconvirtió en buque cablero y en 1866 tendió el primer cable telegráfico transatlántico. Terminó sus días como music hall flotante en Liverpool. Se desguazó en 1889 y al final del mismo se descubrieron dos cadáveres en el interior de un doble fondo de la sala de máquinas: Los dos remachadores desaparecidos al principio de su construcción.
Un viaje a bordo de este buque, sirvió a Julio Verne para escribir su novela «Una ciudad flotante».
Ilustración de https://blogs.grupojoly.com
Quien quiera saber más sobre este coloso marino, puede acudir al magnífico artículo «Great Eastern, el insumergible gigante de hierro».
Pero volvamos al hierro: la principal desventaja de este es su baja resistencia a la corrosión, por lo que no es accidental el nacimiento de varias de las principales compañías fabricantes de pinturas en paralelo al aumento de la construcción de barcos de hierro, aunqué la eficacia de las pinturas antioxidantes primerizas era bastante dudosa. En 1871, la corrosión extrema del fondo del transporte de tropas “HMS Megaera”, determinó su final en la isla de Saint Paul, en el océano Índico.
Imagen de https://en.wikipedia.org
Según avanzaba el siglo y debido al contínuo desarrollo de la industria siderúrgica como consecuencia de importantes logros tecnológicos, poco a poco los cascos de hierro empezaron a desplazar a los de madera.
El acero, más fuerte, resistente y elástico que el hierro fue sustituyendolo, en Francia a partir de 1873 y en el Reino Unido a partir de 1880. Este metal es una aleación de hierro y carbono más otros elementos que mejoran sus propiedades. El bajo coste, la ductilidad, la resistencia mecánica, la facilidad para trabajarlo y las buenas condiciones para unirlo mediante remaches o soldadura, hacen del acero un material sin competencia para la construcción de grandes buques. No nos olvidemos que, hasta el momento y de manera comprobada, el acero, la madera y el ferrocemento, son los únicos materiales que pueden durar más de 100 años.
Puede decirse que el desarrollo de la técnica de unir planchas de hierro o acero mediante remaches fue pareja al propio desarrollo de la construcción naval con estos metales. Después de muchas pruebas, éxitos y fracasos, se impusieron los roblones o remaches en caliente. Para hacer este tipo de uniones, las planchas que se debían unir se perforaban, reforzando los empalmes y traslapes con planchas igualmente perforadas. Muchas veces estas planchas adicionales llegaban a representar hasta el 20% del peso total de la estructura. Los roblones o remaches tienen una cabeza ya preformada en forma redondeada y se colocan precalentados a una temperatura de aproximadamente 1.200ºC, pasándolos por las perforaciones y remachando la cara opuesta hasta conformar la segunda cabeza. Al enfriarse, su caña sufre una contracción que ejerce una fuerte presión sobre los elementos que se están juntando. Este sistema de unión funciona por la enorme dilatación térmica del acero que permite que, aún elementos relativamente cortos como los roblones, se contraigan significativamente al enfriarse desde los 1.200ºC hasta la temperatura ambiente, consiguiéndose así una unión perfecta.
El remachado o roblonado se consigue golpeando el extrema del remache con un martillo ligero, (remachado a mano), golpeando con un martillo de gran peso que se apoya en el cuello a modo de troquel, (remachado estampado), o con rapidísimos golpes suaves realizados por martillos neumáticos (remachado neumático). Este método de unión requería mucha mano de obra especializada y bien formada. Generaba un ruido ensordecedor que provocaba la perdida de audición entre los trabajadores y molestias entre la población que vivía cerca de los astilleros.
Imagen de https://www.hiru.eus
Dos claros exponentes de la construcción naval con esta tecnología fueron el trasatlántico Kaiser Wilhelm der Große (el mayor barco del mundo en su momento) y el Preußen, probablemente el mayor velero puro de carga jamás construido.
Mención especial merece la mayor de las goletas construidas en acero: la Thomas W. Lawson de 7 mástiles, construida en 1902, con una capacidad de carga superior a las 5.000 toneladas y una tripulación de sólo 18 personas. Acabó sus días naufragando en las islas Sorlingas el 14 de diciembre de 1907 con la pérdida de 16 tripulantes y el práctico de las islas.
El primer paso para la invención de la soldadura eléctrica o por arco lo dió Sir Humphry Davy en 1808 cuando descubrió que era posible conducir electricidad en el aire entre dos electrodos, es decir descubrió el arco eléctrico. No fue hasta el año 1885, que N. Bernardos patentó el primer equipo de soldadura en Inglaterra. El ruso Slavianoff fue el creador de un electrodo metálico consumible en 1892.
El sueco Oscar Kjellberg, fue el primero en patentar un electrodo revestido en 1907.
En 1912, los señores Strohmenger y Slaughter patentaron el primer electrodo con recubrimiento grueso que pronto comenzó a desarrollarse e utilizarse industrialmente; había nacido la soldadura por arco con electrodo metálico revestido o SMAW (sus siglas en inglés), también conocida como soldadura por arco con electrodo recubierto, soldadura de varilla, soldadura manual de arco metálico o soldadura electrógena. Durante la 1ª Guerra Mundial los constructores navales británicos empezaron a utilizar esta técnica para reemplazar el remachado en las obras muertas de los buques.
Se trata de una técnica en la cual el calor para la soldadura es generado por un arco eléctrico entre la pieza de trabajo (metal base) y un electrodo metálico consumible (metal de aporte) recubierto con materiales químicos en una composición adecuada (fundente).
Ilustración de https://www.demaquinasyherramientas.com
Las principales ventajas de esta técnica son:
.-Equipo simple, portátil y de bajo costo.
.-Tasas de deposición del metal relativamente altas.
.-Adecuada para aplicaciones en exteriores.
Y las mayores desventajas son:
.-Proceso discontinuo debido a la longitud limitada de los electrodos.
.-Al ser una técnica manual, se requiere una gran pericia del soldador.
.-La soldadura puede contener inclusiones de escoria.
Quien quiera información completa sobre la soldadura SMAW, que vea el artículo "¿Qué es la soldadura SMAW?".
Los astilleros alemanes fueron los pioneros en la utilización exclusiva de la soldadura por arco con electrodo recubierto, en la unión de las planchas que conforman la estructura de un buque de acero. Un ejemplo brillante de esta nueva tecnica de construcción fue el trasatlántico «Bremen», un buque innovador en muchos aspectos, que en sus dos primeros viajes conquistó el famosos gallardete azul en ambos sentidos.
A comienzos de la década de los años 40, EE.UU. inició por primera vez, la producción en serie de barcos soldados, llamados Liberty, ante la urgente necesidad de construir buques para la guerra. Hasta entonces, si bien la técnica de unión por soldadura de planchas era de regular dominio, no ocurría lo mismo con el diseño y fabricación de las grandes estructuras soldadas y poco o nada era lo que se sabía acerca de sus características de fractura. Es así como la construcción de los primeros buques de acero soldados, después de una época de cascos remachados, trajo consigo serios problemas estructurales por la aparición de grandes grietas que colapsaban la estructura sin una explicación clara de lo ocurrido.
Foto de https://www.soldadosdigital.com
Las catastróficas fallas comenzaron en el invierno de 1942 y 1943. Al final de la II Guerra Mundial y después de la construcción de más de 5000 buques, el saldo negativo era de 250 buques fracturados totalmente, 20 partido en dos y 1000 con daños estructurales de variada magnitud. La mayoría de esos barcos tenían menos de 3 años de vida.
Ilustración de https://www.themodelshipwright.com
Investigaciones y estudios posteriores determinaron que los principales causantes de estos fallos estructurales habían sido: El diseño inadecuado de algunas uniones, la fragilidad del acero a bajas temperaturas, los defectos en la soldadura, la geometría inadecuada de los entalles y el cálculo inadecuado de los esfuerzos en determinadas zonas. A todo esto hay que sumarle la propia calidad del acero fabricado. El incremento del porcentaje de carbono en los aceros los hacía más económicos sin reducirles la resistencia, pero como se vió posteriormente este aumento afectó la eficacia de la soldadura y redujo la tenacidad (capacidad para resistir mayor cantidad de esfuerzo sin deformarse plásticamente o romperse) del acero.
Por todo ello, en 1948 la American Bureau of Shipping, especificó los procedimientos de fabricación y pruebas de impacto, las técnicas de soldadura y el diseño de estructuras para los aceros navales. Como resultado de estas modificaciones, el número de fracturas frágiles* ocurridas en estructuras soldadas o parcialmente soldadas en la posguerra disminuyó drásticamente, aunque no desapareció completamente.
En los buques grandes se utilizan tres sistemas de construcción: transversal, longitudinal y mixta, siendo esta última la más utilizada.
A partir de 1950 la soldadura con electrodo desplazó completamente a la reblonadura en los astilleros. La experiencia adquirida durante la II G.M. abrió nuevos horizontes para la construcción de todo tipo y tamaño de buques de acero. Las acerías contribuyeron a ello lanzando el acero naval, un acero más resistente y durable a la corrosión causada por el agua de mar. Poco a poco se extendió el prefabricado de los buques que consiste en fabricar secciones de barco en diferentes lugares, que luego se transportan a su posición en la grada y se sueldan a las otras.
Foto de https://www.atmosferis.com
Como estas secciones se fabrican en talleres, se utiliza profusamente la soldadura automática.
Hoy en día, los aceros de alta resistencia más utilizados en la construcción naval son los HTS, HY-80, HY-100 y HY-130. Todos ellos cumplen con las exigencias de las sociedades clasificadoras de buques, las encargadas de regular la construcción naval en el mundo. Sin embargo, la corrosión sigue siendo un problema, aunque cada vez menor gracias al galvanizado en frío, el revestimiento con compuestos bituminosos o plásticos, las excelentes pinturas antioxidantes actuales y la protección catódica pasiva ―con abundantes ánodos de cinc― o activa ―aplicando una microcorriente al casco―.
Es imperativo que los materiales y métodos empleados en la construcción de un barco de acero ―o de cualquier otro material― sean absolutamente fiables, porque la falla en alta mar de una plancha, una soldadura, una pieza forjada o fundida, puede tener graves consecuencias. La normativa es exigente en este aspecto y, en general, las inspecciones utilizan la más avanzada tecnología para la detección de defectos en las soldaduras, uniones, grietas o cualquier alteración en los materiales.
Las técnicas de soldadura evolucionan constantemente y ya se utiliza habitualmente la soldadura mixta de electrodo/gas, con plasma, MiG, TiG, etc. Las máquinas de corte y manipulación de planchas también han evolucionado grandemente.
Todo ello permite ahora construir mejores buques a partir de sub-unidades o módulos que incorporan instalaciones y sistemas integrados. De esta manera, la conexión de los módulos es relativamente fácil de efectuar. Se trata de un proceso más rápido, menos costoso y que asegura un control de calidad más estricto. Además, este tipo de construcción se presta a la automatización y la robotización, lo cual ahorra dinero y reduce la exposición a riesgos de naturalez física y/o química. Este sistema modular se ha hecho imprescindible en la construcción de los nuevos gigantes de los mares.
Actualmente el acero se utiliza en más del 75 % de los barcos que se construyen. El restante 25 % se lo reparten los barcos construidos con fibra de vidrio y resina de poliester, los construidos con ferrocemento, los hechos de madera y los que utilizan materiales más caros como el aluminio, el acero inoxidable, la fibra de carbono u otros novedosos materiales.
A mediados del siglo pasado, los arquitectos navales empezaron a diseñar barcos relativamente pequeños de acero. La industria naval holandesa y francesa fueron las pioneras en la construcción de veleros de este material.
En el último tercio del siglo XX, Bernard Moitessier, sus libros «Cabo de Hornos a la vela»/«El largo viaje» y su barco, el Joshua (39' de eslora en cubierta), popularizaron el velero de acero como arquetipo de fiablidad a toda prueba.
Foto de https://static-sailfeed.s3.amazonaws.com
Una década después, la construcción de barcos de acero de pequeño tamaño dió un gran salto gracias a la utilización de pantoques vivos, que permiten abaratar costes y simplificar la construcción sin merma de las cualidades marineras del barco.
Foto de https://www.ribespa.com
Más adelante se empezaron a utilizar las cuadernas planas, sin ángulos, lo que simplificó todavía más la construcción y eliminó zonas de dificil combate contra la oxidación.
Los pantoques vivos y a las cuadernas planas pusieron la construcción de un barco de acero al alcance del constructor amateur. Cualquier persona paciente y habilidosa puede construirse un barco en el jardín o en el garaje. Desde luego conviene aprender seriamente la técnica de la soldadura electrógena, leer un buen libro sobre la construcción de barcos de acero y comprar planos acreditados ―Van der Stad, Roberto Barros, etc.―, lo demás, con sentido común y perseverancia, se aprenderá sobre la marcha. En la red hay muchas páginas de constructores amateurs contando sus experiencias, que ayudarán a los novatos.
Antes se creía que los veleros menores de 30' resultarían demasiado pesados y lentos, pero ahora hay algunos veleros pequeños de acero navegando por el mundo, como por ejemplo el excelente velero oceánico Bruce Roberts - Tom Thumb 24 diseñado por el canadiense Graham Shannon.
Un Tom Thumb 24 aparejado de junco - Foto de https://cdn.bluewaterboats.org
Personalmente he navegado algunas miles de millas a bordo de un Van der Stad 44 de formas y un Daas 33' de pantoques vivos, ambos con muchos años a cuestas y afirmo que excepto por la oxidación, concentrada en la línea de flotación, regala e interior de los ángulos de dificil acceso, son barcos excelentes, marineros, robustos, que soportan varadas involuntarias sin daños graves y que son fáciles de reparar en cualquier puerto del mundo. Conviene situar numerosos ánodos de cinc en la obra viva o instalar un sistema activo de protección catódica. Tambien es necesario vigilar las masas, especialmente si a bordo hay instalada alguna emisora de onda corta y los barcos vecinos, que si son de aluminio o acero pueden actuar como cátodos, acelerando la acción galvánica.
Román Sánchez Morata 25-06-2017
*Fractura frágil es aquella que ocurre antes o durante el momento en que se presenta una deformación plástica.
Sobre la propulsión por ruedas de paletas, ver: El vapor, propulsado por ruedas laterales de paletas articuladas,"Washington" ex “Viena”
04-08-2017 Sobre el "Great Eastern" hay un excelente artículo en TECNOLOGIA MARITIMA
Sobre el Test de Tipper, un test para determinar si un acero es ductil o fragil a su temperatura de servicio, ver Constance Tipper y la fragilidad de los buques Liberty
01-10-2021 - El MS Fullagar, el primer barco de casco soldado de la historia
Fuentes:
https://www.bluewaterboats.com.ar/
https://es.wikipedia.org/wiki/
https://www.elportaldelosbarcos.com.ar/
https://www.portalplanetasedna.com.ar/
https://html.rincondelvago.com/
https://www.edicionesespeciales.elmercurio.com/
https://www.arquitecturaenacero.org
https://www.ribespa.com/vds34/
https://historiaybiografias.com/barcos2/
https://nauticaonline.blogspot.mx
https://lanavedemisterio.blogspot.mx
https://forjartistica.jimdo.com
https://www.demaquinasyherramientas.com
Hoy vamos a echar un vistazo a las comunicaciones dentro de los barcos. Al igual que en tierra firme, a bordo normalmente el hombre se comunica con sus semejantes mediante el habla.
En algún momento de la historia de la navegación, con el aumento del tamaño de las naves, surgió la necesidad de establecer algún tipo de comunicación, además de la oral, entre el patrón y la tripulación. Probablemente esto se dió en la lejana época de la navegación a remo.
En los barcos de vela, tanto en el pasado como en el presente, las órdenes se dan a viva voz. Pero si el viento arrecia, se hace muy difícil hacerse oir y entonces se recurre al silbato o a las señales visuales.
Imagen de https://i32.photobucket.com
Durante un temporal, es casi imposible la comunicación oral que únicamente puede hacerse gritando en la oreja del prójimo.
En los windjammers y otros grandes veleros del pasado ―y del presente― el nostramo o contramaestre generalmente utilizaba el pito o silbato para dar las órdenes a la tripulación pues, por ejemplo, desde la verga del sobrejuanete los toques de pito son infinitamente más fáciles de oir que las voces.
Foto de https://k31.kn3.net
Cada nostramo tenía o tiene su código que la tripulación estaba o está obligada a conocer.
La introducción de las máquinas a bordo de los buques creó nuevas necesidades, entre ellas la de establecer una comunicación fiable entre el puente y la sala de máquinas. Primero se utilizaron los tubos acústicos, un sistema cuyo invento se atribuye al monje cisterciense Gauthey en 1782. A partir de 1810 se generalizó su uso a bordo de los buques. Es un sistema de comunicación tan simple y tan efectivo en distancias cortas ―hasta 100 metros― que en algunos buques todavía sigue utilizándose como sistema alternativo.
Foto de https://footage.framepool.com
Suelen tener un tapón con un pito integrado, de manera que soplando por un extremo hace sonar el pito por el otro.
Foto de https://cloud2.todocoleccion.net
El sistema también se utilizaba para comunicar otras dependencias.
Foto de https://farm4.static.flickr.com
Probablemente los equívocos que se producían a veces con este sistema (del tipo entender poca por toda) o la necesidad de repetir varias veces la orden a causa del ruido, llevaron a la invención del telégrafo de órdenes que eliminó los errores de interpretación y agilizó la transmisión de las órdenes.
Hoy en día, en casi todos los barcos, con independencia del tamaño, el capitán tiene la opción de gobernar la nave directamente desde el puente o en cualquiera de los alerones, mediante un par de joysticks y algunos pulsadores.
Foto de https://footage.framepool.com
Con ellos manejará instantáneamente el o los timones, el paso de la o las hélices de popa y el giro de la o las de proa. No hay intermediarios entre él y el buque.
Pero no siempre ha sido así. Hace sólo 40 años todavía había muchos buques en que las ordenes, al único propulsor, se efectuaban mediante el telégrafo de órdenes y desde luego la respuesta no era instantánea ni mucho menos.
Desde que el capitán daba la orden hasta que la máquina arrancaba, podían pasar de 6 a 20 segundos dependiendo de la rapidez de los intermediarios y del tipo de máquina o motor.
Foto de https://upload.wikimedia.org/wikipedia
Los intermediarios solían ser dos: el encargado del telégrafo de órdenes en el puente (generalmente el radiotelegrafista) y el maquinista en su puesto de control. Pero lo que demoraba la respuesta de la máquina era su arranque. Los grandes motores diésel de los buques no tienen inversor y para dar atrás, antes de la invención de las hélices de paso variable, había que arrancar el motor invirtiendo el sentido de giro del mismo. Se arrancaban con aire comprimido y ello requería su tiempo. Alguna vez se necesitaba un segundo intento para que arrancara y en ese caso la demora entre la orden y su ejecución podía llegar a ser de más de 30 segundos...
Foto de https://www.histarmar.com.ar

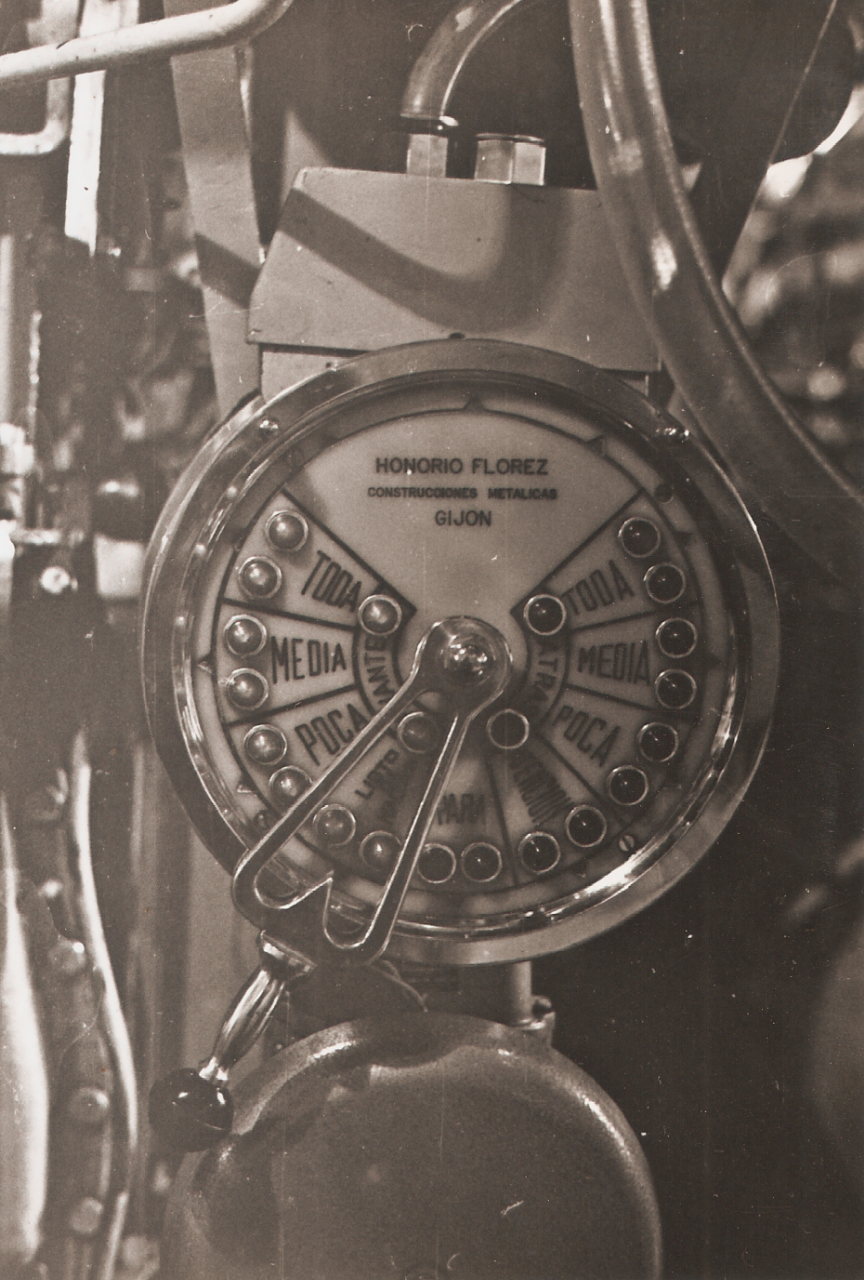

En los telégrafos más antiguos, totalmente mecánicos, se accionaba la palanca o manivela de un extremo a otro del arco ―para accionar el timbre― y se dejaba en la posición de la orden deseada. En la réplica instalada en la sala de máquinas, el maquinista hacia lo mismo para indicar que la orden había sido comprendida. En bastantes de estos telégrafos no había la posibilidad de la orden “Muy poca” o “Despacio” tanto avante como atrás. En ese caso, una vez fijada la flecha en “Poca avante” o “Poca atrás”, se volvia a “Para” e inmediatamente se volvía a “Poca”, lo que significaba “Muy poca” (dead slow). De manera parecida, si en una maniobra el capitán precisaba de un “Toda avante” o “Toda atrás” especial, por ejemplo para evitar una colisión, se volvia a repicar el “Todo” para que el maquinista supiera que la cosa era grave y se requería toda la máquina posible.
Puesto de control de la sala de máquinas de un vapor. En la parte superior del centro, puede verse el tubo acústico y a la izquierda el telégrafo. Foto de https://www.steamesteem.com
Después se inventaron los telégrafos eléctricos con presentaciones que fueron variando con el tiempo, hasta que la aparición de las hélices de paso variable los arrinconó.
Comparativamente, las ordenes al timón siempre han sido más rápidas en su ejucución. Sea cual sea el sistema utilizado ―caña, rueda con guardines, rueda con tornillo sin fin, telemotor con servomotor, etc.― la respuesta es casi instantánea.
Las órdenes al timón del capitán las repite el timonel a modo de "recibido" y para eliminar equívocos.
En las maniobras, para poder moverse libremente por el puente y los alerones, el Viejo necesitaba en el puente un timonel y una persona en el telégrafo. En el siglo pasado cuando el puerto o cargadero no tenía práctico ni remolcadores, un capitán no tenía otras herramientas para atracar que la eficacia de su tripulación, el timón, la única hélice de popa, las dos líneas de fondeo, su sabiduría y el íntimo conocimiento del barco.
El teléfono y más tarde los interfonos y megáfonos fueron sustituyendo progresivamente al tubo acústico.
Foto del autor Foto de https://mla-s1-p.mlstatic.com
Foto de https://img.nauticexpo.es
Otra cosa era la comunicación entre el personal de puente y el de máquinas al margen del estrictamente profesional. Con la instalación de máquinas a bordo de los buques, el personal de puente vió, en general, la incorporación del personal de máquinas como una intrusión. Durante mucho tiempo el tipo de carguero predominante en la marina mercante mundial ―especialmente petroleros― era el three islands ship. Este tipo de buque, al tener los alojamientos y el puente y la máquina en islas separadas no contribuyó precisamente a integrar ambos colectivos.
Foto de https://1.bp.blogspot.com
Hasta los años 80 del siglo pasado, muchos buques grandes (de más de 5000 toneladas de peso muerto) mantenían cámaras separadas para puente y máquinas. Hoy en día se puede afirmar que, en general, no hay discriminación y ambas comunidades se sienten cómodas compartiendo cámaras y camaretas aunque las relaciones entre el capitán y el jefe de máquinas a veces siguen siendo delicadas y en algunos casos pueden llegar a ser difíciles.
Foto de https://www.buquearcgloria.armada.mil.co
Además de los tipos de comunicaciones interiores que hemos visto hasta ahora, a bordo de cualquier barco siempre habrá, por lo menos, una campana y en la mayoría de ellos habrá sirena, alarmas y timbres que no dejan de ser otros tantos sistemas de comunicación.
Román Sánchez Morata. 20-06-2016
Fuentes:
https://wwwingenierianavalunefa.blogspot.mx
Archivos propios
A lo largo de la costa del Estado de Yucatán, desde Celestún a El Cuyo, existen 10 excelentes puertos para embarcaciones menores (de menos de 12 metros de eslora).
https://www.petitefrance.com.mx/
El Estado de Yucatán ocupa la parte norte y noroeste de la península del mismo nombre.
La costa es baja y poco profunda con numerosas rías,
Foto de https://www.riolagartosaventuras.com
lagunas,
https://www.mexicolindoyquerido.com.mx/
esteros,
manglares
y playas.
En algunos lugares, paralemente a la costa y separada de esta entre 5 y 500 metros, hay bancos o lénguas de arena que pueden descubrir en las mareas vivas.
Esto último junto a la extensa y poco profunda plataforma continental hacen que, a pesar de los frecuentes y frescos o frescachones vientos alisios, sea muy dificil que se levante mucha mar. Puede decirse que es una costa muy clemente excepto en alguna nortada de invierno o al paso de un huracán. Por las noches, amenudo amaina el viento reinante y de madrugada suele entrar un buen terral.
Los pescadores de esta costa, o los que no tienen grandes motores fueraborda de gasolina, cuando salen a pescar acostumban a dirigirse a barlovento para poder aprovechar el viento a favor al regreso. A primera hora de la tarde o al atarceder todavía se pueden ver algunas barcas de pesca aparejando alguna vela para volver más rápida y economicamente a puerto.
Las pocas barcas que sobreviven a las legiones de lanchas abiertas de 25’ con motores fueraborda de 50 a 90 CV, son barcas construidas con fibra de vidrio y resina de poliester en distintos puertos de esta costa entre los años 60 y 90 del siglo pasado, con cascos de formas parecidas a las balleneras, poco calado, proa alterosa, mucho arrufo, popa de espejo y timón exterior. (Vídeo de barcas en El Cuyo, 06-07-2019).
De todos los puertos refugio —de W a E: Celestún, Sisal, Chuburná, Yucalpetén/Progreso, Telchac, San Crisanto/Chabihau, Dzilam de Bravo, San Felipe, Río Lagartos y El Cuyo— donde hay más de estas barcas, con diferencia, es en Dzilam, seguido de Telchac, Chabihau, Yucalpetén, Río Lagartos y El Cuyo. En los restantes puertos prácticamente no queda ninguna barca tradicional.
De las barcas de pesca menores de 8 metros, los modelos con mejor planta, en mi opinión, son la Mosita 22, la Mosa 25 y la Providencia 24. Suelen llevar motores Diésel Yanmar de uno o dos cilindros (9 a 24 CV), pero en algunos casos están equipadas con motores interiores estadounidenses de gasolina. Casi todas llevan un pequeño mastil apoyado en la quilla y soportado por un estay y dos obenques, donde aparajan la o las velas.
La costa, en general, está balizada con faros no separados entre si por mas de 30 millas, los espigones que protegen las entradas a los puertos también están balizadas (IALA zona B: Entrando se deja la roja por estribor) y en algunos puertos hay enfilaciones luminosas que indican el canal de entrada.
Bocana del puerto de Telchac. Foto: https://costayucatan.com/
Faro de Dzilam de Bravo. Foto: https://www.en-yucatan.com.mx/
Conviene que el viajero que visite estas costas se informe de las fechas de la temporada del pepino de mar (suele ser entre abril y junio) y evite las poblaciones mencionadas más abajo en esas fechas. La pesca y transformaciòn del pepino de mar paraliza cualquier otra actividad en Dzilam de Bravo, San Felipe y Río Lagartos. Estas localidades se transforman totalmente, de tranquilos pueblos pesqueros a abarrotadas poblaciones que multiplican por 8 o 10 su número de habitantes al alojar las tripulaciones y acompañantes de las lanchas que acuden de todos los puertos de la península de Yucatán.
La velocidad para ir a los caladeros y volver al puerto base, acorde con los tiempos que vivimos, se está imponiendo completamente y ahora casi nadie quiere esta lentas y hermosas barcas de pesca de bajura.
Román Sánchez Morata. 23-05-2015
Amigas y amigos, basadas en mi experiencia a bordo de veleros de recreo de 30 a 60 pies de eslora en navegaciones oceánicas o de altura (aquellas de 500 o más millas en alta mar), aquí tenéis algunas consideraciones sobre la alimentación y la cocina en alta mar que espero os sean de utilidad.
Al cocinero y comensal que firma estas opiniones le gusta la cocina sencilla, pero hecha con amor, así que excluiré expresamente la alimentación que se suele consumir en los veleros oceánicos de competición, que tengo entendido se basa en platos preparados y liofilizados. En este caso la labor del cocinero casi se limitará a buscar la bolsa etiquetada con el plato deseado, calentar el agua y mezclarla con el contenido de la bolsa.
Foto: https://2.bp.blogspot.com
A menudo he oído, en boca de marinos con mucha experiencia, sentencias del tipo “un barco cuya cocina no funcione adecuadamente, será una fuente inagotable de problemas” y no puedo estar más de acuerdo con ello. La máxima también es aplicable a los navegantes solitarios que, obviamente, son sus propios cocineros. Aunque con mal tiempo se hace difícil cocinar, el navegante solitario intentará preparar dos comidas calientes y mínimamente elaboradas al día, de lo contrario su salud se resentirá y se cansará con más facilidad. El cansancio unido a la habitual falta de sueño, le irán mermando progresivamente sus facultades. El cansancio extremo o agotamiento es muy peligroso; cuando uno está agotado, no puede razonar adecuadamente y se cometen muchos errores. Sabemos también o deberíamos saberlo, que existe la posibilidad de que uno de esos errores nimios nos acaben costando la vida... Si el tiempo es bueno, el cocinero se esforzará en preparar comidas elaboradas y variadas. El estómago y la moral de la tripulación se lo agradecerán y disfrutará más intensamente de la travesía.
Aceptada la importancia de la alimentación y la cocina a bordo, convendremos en concederle el mejor, más ventilado, mayor y más cómodo espacio de a bordo.
Foto: Foto: https://bienvenidoabordo.com.ar
Actualmente la alimentación, aún en veleros de poco tamaño, no plantea excesivos problemas, pero hasta que el gran navegante británico James Cook venció al escorbuto obligando a sus tripulaciones a comer chucrut o col fermentada y a beber jugo de limón, esta terrible enfermedad ─cuya causa es la carencia de vitamina C─ se cebó en los esforzados marinos que realizaban navegaciones oceánicas en épocas anteriores a 1771 (sobre el escorbuto, ver L'escorbut: la pesta dels navegants ).
Réplica del HMS Bark Endeavour
Por entonces, en el mejor de los barcos, un marinero podía considerarse privilegiado con las siguientes raciones diarias:
2 litros de agua que generalmente adquiría un tono verdoso al final del viaje.
600 gramos de galleta marinera o bizcocho de mar en la mayoría de los casos con gorgojos incluidos y otras veces también con gusanos.
180 gramos de tocino salado o 90 gramos de bacalao salado, a menudo un poco mohoso.
120 gramos de legumbre seca (guisantes, judías, lentejas y sobre todo habas) acompañada de sus correspondientes insectos.
0,70 litros de vino tinto más o menos aguado.
0,1 litros de vinagre.
0,05 litros de aceite.
2 gramos de sal.
Afortunadamente los tiempos han cambiado y actualmente uno puede alimentarse razonablemente bien en alta mar.
Hoy en día, en general, se acepta que la dieta más sana y equilibrada es la mediterránea; yo añadiría que aun mejor es la dieta mediterránea mejorada o dmm que es la misma dieta mediterránea, pero la de épocas de escasez y aderezada con alguna aportación de fuera del Mare Nostrum y cuyos ingredientes básicos son: Trigo, aceite de oliva, legumbres, arroz, repollo, cebolla, ajo, tomate, pescado, vino, patata, fruta y, de vez en cuando, huevo.
Foto: https://www.abc.com.py
Pero primero hablaremos de la cocina como espacio físico. Las premisas del espacio dedicado a la preparación de las comidas a bordo de una embarcación oceánico deben ser ante todo la seguridad y la funcionalidad. Bajo estas premisas, la cocina se diseñará y montará en función de la cantidad de espacio disponible y de la altura libre de ese espacio.
Cocina del velero Tin Tin. Foto: https://1.bp.blogspot.com/
Es importante que el espacio esté bien iluminado tanto de día como de noche (los fluorescentes de 12 V consumen muy poco y dan buena luz general, los leds si son numerosos y están bien distribuidos sirven perfectamente con muy poco consumo). La ventilación es asimismo muy importante y, con preferencia, la cocina se situará cerca de alguna escotilla o portillo. Si es posible se instalará un extractor o un manguerote (ambos con trampa de aguas) en la parte superior de la cocina.
Si la altura libre del espacio destinado a la cocina es menor que nuestra altura estando de pie (probablemente en la mayoría de los veleros NOSEVE), habrá que diseñar una cocina donde el cocinero pueda cocinar sentado cómodamente. Por ejemplo:
Si la altura lo permite, siempre será preferible cocinar de pie en un espacio limitado para impedir que un bandazo inesperado traumatice al cocinero.
Un ejemplo de cocina ideal en barco con espacio y altura libre (de más de 10 metros de eslora):
El que conozca la navegación en alta mar con viento establecido en un pequeño velero, especialmente si es de bolina o a un descuartelar, sabrá que en estas condiciones solamente permanecer de pie en el mismo sitio, requiere de un considerable esfuerzo muscular, así que el espacio de la cocina será lo más racional posible para economizar los movimientos. Si el cocinero tiene excesiva libertad de movimientos, es decir no está limitado por mamparos, muebles, barras, tablones, etc., convendrá disponer de una cincha, cinturón, arnés o cualquier sistema que impida que salga despedido por efecto de bandazos o golpes de mar. La cocina tendrá necesariamente una barra de protección al mismo nivel o más alta que los fogones, que impida caer sobre el fuego.
Foto: https://www.fondear.org/
La cocina del velero de alta mar dispondrá de cajones y estantes adecuados para estibar convenientemente y con seguridad los vasos, tazas, platos, cacharros de cocina, etc. La pileta o piletas tendrán caños de agua dulce y de agua de mar, preferentemente accionados por bombas de pie.
En el área de la cocina (y en todo el barco) no habrá ángulos agudos, aristas o salientes. Todos los cajones y armarios tendrán cierres de seguridad (que no puedan abrirse por efecto de los balances o cabezadas). Todos los elementos estarán sujetos convenientemente para que no salgan disparados por efectos de bandazos o golpes de mar y para que no hagan ruido cuando descansemos. En la zona de la cocina (y en todo el barco) instalaremos estratégicamente asas, barras o agarraderos, de manera que nos podamos desplazar con seguridad cuando la cosa esté muy movida.
Como estamos hablando, en general, de barcos pequeños, descartaremos directamente las cocinas alimentadas por electricidad (eléctricas, vitrocerámicas, etc.) debido al elevado consumo que obligaría a disponer de un motor-generador. Por ahora también descartaremos la energía solar pues aun existiendo ya cocinas de este tipo, todavía son voluminosas y comparativamente lentas. Las cocinas de alcohol funcionan bien, pero su poder calorífico es bajo y las cocciones se eternizan. Las de petróleo, aunque son laboriosas de encender, tienen el mismo poder calorífico o más que el gas. Su gran inconveniente es que cuando dejan de quemar bien (lo que sucede tarde o temprano) son terriblemente sucias. Así que nos quedaremos con el gas, sea este butano, propano o mengano. Mi experiencia me dice que, cocinando dos platos al día más el desayuno e innumerables cafés, se consume aproximadamente 1 kilogramo de butano por persona y semana. El gran inconveniente del gas es que las botellas o bombonas y los reguladores no son iguales en todos los países y habrá que acudir a las plantas envasadoras del lugar para que nos rellenen las nuestras, lo que no siempre será posible.
Foto: https://paellerosypaellerasroger.com
Otra manera de solucionar este problema es conocer adecuadamente el método y llevar un aparato con válvulas y diferentes tipos de boquillas para recargar nosotros mismos las botellas desde las del lugar. En último caso siempre podremos comprar nuevas botellas y reguladores del país al que hayamos llegado. Atención con el tipo de gas, pues el cambio del mismo puede hacer necesario el correspondiente cambio de los quemadores de la cocina. El tamaño de las bombonas estará condicionado por la oferta del mercado y por el espacio disponible para su estiba ─preferiblemente en el exterior o en lugar muy ventilado y con la tapa superior muy liviana─. Si las hay, las prefiero de 3, 4,5 o 6 kilogramos (de contenido) por ser más fáciles de mover y estibar. Allí donde sea posible, la tubería que une la bombona/regulador con la cocina, se tenderá por el exterior. Además de la llave o válvula en el regulador o bombona, conviene tener, cerca de la cocina y en lugar fácilmente accesible, una llave de paso del gas. Si el presupuesto nos alcanza, no estará de más instalar un detector de gas.
Decidido el combustible ¿qué tipo de cocina instalaremos? Como siempre, dependerá del espacio disponible y de nuestras preferencias.
Si disponemos de espacio, lo mejor es una cocina de tres o cuatro fuegos de diferentes diámetros con horno y montada con un sistema cardan contra balances. El conjunto tiene que poder pivotar al menos 40º y para que sea más eficaz, conviene lastrar los bajos del horno. Lo más seguro es sujetar siempre las ollas o cazuelas con las que estemos cocinando (con muelles y ganchos o con varillas regulables), pues ni el mejor de los sistemas cardan funciona contra los golpes de mar o los bandazos violentos.
Podemos optar por montar el conjunto fijo, en cuyo caso tendremos que disponer de un cierre de seguridad de la puerta del horno y un sistema fiable y seguro de impedir que las ollas se muevan, aún con escoras de 60º.
Con cualquiera de los sistemas, para evitar accidentes es preferible dejar de cocinar cuando los balances superen los 45 grados. Si las condiciones no mejoran y el hambre aumenta, lo más aconsejable es ponerse a la capa para poder cocinar, continuando la travesía una vez hecha y tragada la pitanza.
Las probabilidades de recibir un golpe de mar o sufrir un bandazo violento aumentan en la medida que disminuye la eslora, en consecuencia en los barcos pequeños (de 24 o menos pies), lo mejor es prescindir del voluminosos horno (con la olla a presión se puede hacer casi todo lo que se hace al horno) e instalar directamente una cocina fija de uno o dos fuegos donde se puedan sujetar firmemente las ollas.
A la cocina de la foto, le falta (o no se ve) el sistema de fijación de los cacharros. En la foto también puede verse un sistema de aprovechamiento del espacio: Tres tarros de cristal reciclados con sus tapas atornilladas al estante superior. Ideal para guardar arroz, legumbres, harina, hierbas, etc.
Con respecto al combustible, añadir que es necesario disponer de, como mínimo, un extintor muy accesible cerca de la cocina, pero no en la misma. Si los fogones están muy cerca del casco, del techo o de un mamparo, conviene instalar aislamiento térmico cubierto por chapas de acero inoxidable; además de incrementar la seguridad, se facilitará la limpieza.
Antes hemos dicho que conviene tener en la pileta, agua dulce y salada. Salada para lavar los cacharros o las manos y para añadir un quinto de agua de mar al agua de hervir arroz, pasta, legumbres, etc., en lugar de sal; una manera de consumir menos agua. La bomba de agua salada accionada por el pie (sencilla o de doble efecto), así podremos lavar cómodamente la loza con ambas manos. Este grifo tiene que ser de cuello alto para poder enjuagar adecuadamente cualquier cacharro. La bomba de agua dulce, casi mejor que sea manual pues así se desperdicia menos. En el caso de usar una eléctrica para el agua dulce, es imprescindible disponer de un circuito manual alternativo.
Foto: https://www.guiaparadecorar.com
En la mayoría de los casos, el agua dulce se almacena en tanques que pueden ser de acero inoxidable, de chapa galvanizada soldada, de fibra de vidrio y resina, de plástico duro, de teflón, de PVC o de caucho. Instalaremos los que más nos convengan en función del espacio disponible y sus dimensiones, de la disponibilidad del mercado, del presupuesto y de nuestras preferencias. Descartamos las plantas desaladoras por su elevado consumo.
Foto: https://img.nauticexpo.es/
Conviene que los tanques tengan un registro para poder inspeccionarlos y, si es necesario, limpiarlos. Naturalmente tendrán su tubo de llenado y de ventilación así como su conducto de salida; también es aconsejable que tengan una salida de drenaje con válvula de cierre en la parte inferior. Si hay más de uno, mediante tuberias y válvulas (preferiblemente de bola) podrán aislarse o comunicarse a voluntad. Si únicamente hay uno, se hace imprescindible llevar un bidón con 20 litros de reserva por si se contaminara el tanque. Para los NOSEVE, a no ser que los tanques les sirvan para aprovechar al máximo el espacio, se los pueden ahorrar directamente, al igual que las tuberías, bombas, etc., llevando bidones de 3, 5, 10 y 20 litros que, sobre todo los primeros, son fáciles de mover y (si en el mercado los hay con las formas adecuadas) estibar. En mi única experiencia transatlántica en solitario, llevaba 120 litros en bidones de 20, 10 y 5 litros. Navegando entre los trópicos consumía 2,6 litros por día. Esto incluía la necesaria para cocinar dos platos (casi siempre con olla a presión que necesita menos cantidad), agua para beber, para la leche, para los cafés y para lavarse los dientes y mojarse la cara una vez al día. Cuando he llevado tanques, por precaución, he depurado el agua añadiéndole lejía. Para determinar la proporción adecuada, usaremos una tabla del tipo proporcionado por la página https://www.seg-social.es/ism/gsanitaria_es/ :
-----------------------------------------------------------------------------------------
CLORACIÓN DOMÉSTICA DEL AGUA DESTINADO A LA BEBIDA
Cantidad de las distintas lejías comerciales a base de hipoclorito sódico (que incluyen la leyenda «Apta para la desinfección del agua de bebida») que, según su concentración inicial a la salida de fábrica (dato que figura en los envases), es preciso añadir al agua destinada a la bebida o higiene personal:
CONCENTRACIÓN |
CANTIDAD DE AGUA A DEPURAR |
|||
(cloro libre o activo/litro) |
2 litros |
10 litros |
100 litros |
1.000 litros |
0,2% (20 gr. cloro/litro lejía) |
6 gotas |
30 gotas |
15 c/c. |
150 c/c. |
0,5% (50 gr. cloro/litro lejía) |
2 gotas |
12 gotas |
6 c/c. |
60 c/c. |
0,8% (80 gr. cloro/litro lejía) |
1 gota |
7 gotas |
3,5 c/c. |
35 c/c. |
1% (100 gr. cloro/litro lejía) |
1 gota |
6 gotas |
3 c/c. |
30 c/c. |
Dejar actuar durante 30 minutos antes de consumir
------------------------------------------------------------------
La cocina en alta mar no permite excesivas delicadezas y, por muchas razones, es necesariamente restringida, por tanto sólo será necesaria una mínima batería de cocina y una escasa vajilla. En todo caso, los utensilios serán aquellos que decida cada cocinero.
Foto: https://www.hogarismo.es/
Para una o dos personas, me llevaría como mínimo lo siguiente:
Una olla a presión, el maravilloso invento que nos ahorrará energía, agua, paciencia y accidentes + un recetario para ella.
Una tetera, una olla, una olla de hervir leche, una cazuela, un cazo mediano y uno pequeño. Todos los recipientes serán los de más altura de su género y preferentemente de hierro esmaltado, un material barato, resistente, fácil de limpiar y agradable a la vista y al tacto. En su defecto escogeremos las antiadherentes o las de acero inoxidable con núcleo inferior de material más conductivo. Las tapas únicamente las usaremos con buen tiempo o si estas tienen cierre de seguridad.
Una sartén honda antiadherente de calidad.
Un escurridor grande de acero inoxidable o aluminio, un colador, tres embudos de diferentes diámetros y una tabla de cortar.
Un juego de buenos cuchillos de cocina, una navaja recia grande de acero, una igual mediana (ambas de preferencia Opimel) y una piedra de afilar.
Una cafetera italiana ─para usar en puerto, fondeados o con buen tiempo y siempre bien sujeta─, un porta filtros de plástico y filtros de papel para hacer café directamente sobre la taza o el cazo y un colador de café para hacer café de puchero.
Una matera y un par de bombillas, una bola inoxidable para hacer infusiones y un termo.
Cuchara, espátula, tenedor y mano de mortero de madera.
Cacillo, espumadera, pala y batidor de varillas de acero inoxidable o aluminio.
Un pelador, un desescamador, unas tijeras de cocina, una espátula, un rayador y un exprimidor manual de acero inoxidable.
3 platos hondos, 3 llanos y 3 de postre. 3 boles pequeños, 3 medianos y 2 grandes. 3 tazas y 3 vasos con asa, todo ello preferentemente de hierro esmaltado o, en su defecto de plástico duro de calidad. Siempre se procurará que las piezas de la vajilla tengan buena base y sean lo más altas posible,
Un sacacorchos, un abridor de botellas, tres abrelatas de tipos diferentes. Una navaja suiza multiusos.
8 cucharillas de postre, 5 cucharas, 6 tenedores, 4 cuchillos de carne y 3 de postre, todos ellos de acero inoxidable.
Un mortero de barro cocido esmaltado, 3 vasos pequeños de cristal y una alcuza o aceitera alta de acero inoxidable. Cada cosa con un lugar de estiba accesible, hecho ex profeso y seguro. El mortero o almirez es indispensable para hacer picadas y alioli, los vasos para el vino de las ocasiones especiales. Para el vino de diario, lo mejor es una bota. La aceitera es necesaria para poder dosificar adecuadamente el aceite.
Una cazuela de hierro fundido para hacer arroces de pescado cuando estemos fondeados o en la playa con fuego de leña.
Una buena provisión de paños húmedos de cocina tipo spontex, vileda, etc. Imprescindibles para que la tabla de picar y cortar o cualquier objeto que deba permanecer en la superficie de trabajo, no se mueva.
Podrá decirse que la lista peca de austera, pero téngase en cuenta que los cacharros también hay que estibarlos… Y ha de ser de manera accesible sin que cada vez se tengan que mover todos los demás.
Lo he dicho antes, pero vuelvo a insistir: Todo en la cocina tiene que ser racional y bien pensado. Un ejemplo: La o las piletas o fregaderos tendrán tapas de madera que se ajusten perfectamente, de esta manera cuando no necesitemos usar la pileta, obtendremos espacio adicional para trabajar.
Foto: https://www.yacht-sequitur.ca/
Si el barco es grande y tenemos dinero, con un generador eólico o hidrodinámico podremos instalar un frigorífico o nevera sin demasiadas complicaciones, pero no un frigorífico corriente, si no uno muy bien aislado, construido expresamente para el lugar decidido y con apertura superior. Si tenemos espacio y dinero también podremos instalar un congelador independiente junto a la nevera, pero en este caso necesitaremos un generador más grande o arrancar un par de horas al día el motor principal que tendrá un compresor de frío acoplado.
Foto: https://www.nauticayyates.com
Con congelador y nevera a bordo, exceptuando lo apuntado hasta ahora, será como cocinar en casa. Con nevera únicamente, habrá que ser cuidadoso a la hora de decidir qué llevar y qué meter en la nevera, pero por lo demás será casi lo mismo. Con ambos aparatos, para evitar remociones, conviene pensar bien la estiba y/o meter los productos de consumo diario en contenedores de plástico, así únicamente tendremos que abrir el congelador o el refrigerador una vez al día, con el consecuente ahorro de energía y evitando de paso las mezclas de olores.
Se pueden efectuar largas travesías, aún en zonas calurosas, sin congelador o nevera; de hecho hasta finales del siglo XIX no se instalaron en los vapores de pasaje y su introducción en veleros pequeños se demoró hasta finales del siglo XX. Personalmente he efectuado cuatro travesías del Atlántico sin congelador ni nevera y, excepto los últimos días de travesía, he comido bastante bien siguiendo la dmm (dieta mediterránea mejorada).
Recordemos los productos básicos de la dmm: Harina de trigo, aceite de oliva, legumbre, arroz, repollo o col cerrada, cebolla, ajo, tomate, pescado, vino, patata, fruta y soja (la legumbre especialísima).
A continuación viene un segundo grupo también importante que incluye: Leche y derivados, huevos, sal, otros cereales, edulcorantes, infusiones, frutas y verduras.
En tercer lugar, de menor importancia, pero indispensable para el paladar y el equilibrio: Especias, vinagre y mostaza, semillas, encurtidos, aceitunas, setas deshidratadas, mermeladas, galletas de salvado y galletas dulces.
Por último, algunas cosas para ocasiones especiales, para pasar los malos tragos o para darse un capricho, como por ejemplo: Chocolate, jamón ibérico, fuet o caviar (aunque sea sucedáneo). Pero vayamos paso a paso.
Foto: https://mejoralimentacioninfantil.com/
La harina de trigo (mejor integral) la consumiremos en forma de pan, tortillas mexicanas de harina, pita (pan plano hueco del Mediterráneo Oriental), pasta, cuscús, galletas marineras o frisellas. El pan nos durará pocos días, después hay quien lo hace al horno o con olla exprés, pero no es mi caso. Si ponemos los panecillos al sol hasta que se endurezcan, podremos consumirlos unos días más, tostándolos. Las tortillas o tortillinas mexicanas de harina de trigo industriales duran, hasta que se abre el envase, un mes por lo menos. Las pitas industriales exactamente igual. Como sabemos, en el mercado hay una enorme variedad de pastas para todos los gustos y bolsillos. El cuscús es fácil y rápido de preparar y es un buen complemento para muchos platos. Las galletas marineras o bizcochos de mar son galletas gruesas hechas con harina, agua y sal, sin levadura y cocidas dos veces para que no conserven nada de humedad. Son duras, pero tostadas ligeramente se ablandan un poco, combinan con todo y estibadas en lugar seco pueden durar años. En la región italiana de Puglia, desde tiempo inmemorial se consume, mojada con agua de mar, tomate y aceite de oliva, la frisella, un bizcocho de harina integral parecido a la galleta marina.
El pan de centeno, bien envuelto en papel película y almacenado en lugar seco, con suerte puede aguantar unas dos semanas.
Foto: https://www.foromarketing.com/
¿Qué decir del aceite de oliva, el rey de la cocina mediterránea? Indispensable para las ensaladas, sofritos, aliolis y muchas otras cosas. Para freír, el de maíz, soja, girasol o cacahuete servirán perfectamente a un coste mucho más bajo.
Foto: https://www.vitadelia.com/
Gracias a la olla a presión podremos cocinar todo tipo de legumbres con cierta facilidad. Los garbanzos, los porotos o judías verdes, las fabes o judías blancas y los frijoles o judías negras requieren un remojo previo de 24 horas (en el fondo de la pileta en una olla trincada, cubriéndolas de agua dulce y según absorban el agua, le vamos añadiendo agua de mar). Después se hierven con agua dulce de 20 a 30 minutos en la olla a presión.
Las habas requieren más tiempo y casi nunca se consigue la blandura deseada. Las lentejas, sobre todo las más pequeñas, requieren menos remojo y menos cocción. Prefiero llevar los guisantes ─arvejas o chícharos─ en conserva envasados en tetrabrikes (100 a 200 gramos de contenido escurrido), los lavas con agua de mar y, según el tamaño y la calidad, te los comes directamente o los añades a cualquier guiso 3 minutos antes de acabarlo.
La soja me parece demasiado fuerte para consumirla hervida, si acaso añado unas pocas a las judías; mas adelante ya veremos los otros usos de esta super legumbre.
Los cacahuetes o manís aunque también son leguminosas, trato de no consumirlos con la excepción de uno o dos tarros de crema de cacahuete para untar o para algún guiso.
Los garbanzos tostados sirven de aperitivo o de entretenimiento.
Foto: https://www.siap.gob.mx
El arroz, aunque es un cereal, merece comentario aparte. Es básico para la dmm, para hacer arroces marineros, a la cazuela, de pescado, paella, risotto, a la cubana, con leche, etc. Hay multitud de tipos de arroz, pero nos ocuparemos sólo de cuatro. Integral, más nutritivo y sano, pero que necesita aproximadamente el doble de tiempo de cocción. Corriente, de grano normal, con un tiempo aproximado de cocción de 18 minutos, lo uso para casi todo. Arroz de grano largo tipo basmati para cambiar de vez en cuando y, finalmente, el arroz de cocción rápida. Este último es más caro, pero ideal para cuando está difícil cocinar (sólo necesita 6 u 8 minutos de cocción y se hierve en la propia bolsa).
Foto: https://www.satcanarisol.es
El repollo o col cerrada es la hortaliza más valiosa en alta mar. Sin refrigerar aguanta perfectamente más de un mes antes de estropearse, aún en climas muy cálidos. Se puede comer cruda (en ensaladas), rebozada, hervida o fermentada y es rica en vitamina C, A y B, además de contener minerales, ácidos grasos y antioxidantes.
Foto: https://www.aliciacrocco.com.ar
Para mi es inconcebible cocinar sin ajos ni cebollas. Los primeros, si se embarcan sanos y lozanos, duraran un mes como mínimo. De las segundas se escogerán las sanas, pero viejas, es decir con un par de capas secas. Si se orean con frecuencia y se apartan las dañadas, tendremos cebollas para 3 o 4 semanas.
Foto: https://huertocomunitario.files.wordpress.com/
El tomate o jitomate fresco, si se embarca verde, en los trópicos se conservará una semana a lo sumo. Después se usará en conserva, preferentemente crudo y triturado y envasado en tetrabrikes de 150 a 350 c/c o secos con hidratación previa con aceite de oliva o/y agua.
Foto: https://www.revistatroleo.com.mx
Se supone que durante la travesía pescaremos al curricán (una o más líneas lastradas y cebadas con señuelo artificial remolcadas por la popa). Si hay viento lo normal es pescar, dependiendo del material empleado, la habilidad del pescador, la velocidad a la que naveguemos y la suerte, cada día o cada semana. Esto, generalmente, nos proporcionará la mayoría de las proteínas que nos son necesarias. En el reino de los vientos alisios, a la pesca hay que sumar la cosecha diaria de peces voladores en cubierta que, dependiendo del tipo de barco, cubierta, regala y del estado de la mar, oscilará entre uno y media docena de ejemplares. Es el mejor de los desayunos posibles: De sabor parecido, pero más delicado que el de las sardinas y casi directamente del mar a la sartén. En el desgraciado, pero posible caso de no pescar absolutamente nada, podemos recurrir al pescado seco, salado o en conserva. Las mejores sardinas o atunes en conserva de aceite se hacen en Portugal y en España.
En la actualidad es posible encontrar vino en bidones de plástico de 3 o 5 litros o, aún mejor, en contenedores de 3, 5 o 10 litros con su grifo incorporado. Es la manera más cómoda y económica de llevar el vino a bordo.
Foto: https://4.bp.blogspot.com
El vino será preferentemente tinto porque se puede beber a temperatura ambiente y tiene más cuerpo. La calidad escogida dependerá del paladar de cada uno y, sobre todo, de su bolsillo. Si lo llevamos en bidones, entonces un embudo y una bota de piel será el complemento ideal.
Se dice de los vegetales que cuando más dura sea su piel, más tiempo se conservará.
La fruta de más aguante es el limón y la lima. Si se embarcan verdes, pueden durar hasta dos meses. Se pueden usar para las ensaladas, para el pescado, para hacer limonadas y para pasteles o simplemente para comerlos o chuparlos. Es la fruta antiescorbútica por antonomasia, el único inconveniente es que es muy astringente.
Foto: https://fruteriaarencibia.com
Las naranjas, dependiendo del tipo, calidad y grado de madurez al embarcar, durarán un par de semanas a lo sumo.
Las manzanas aguantan de una a tres semanas. Las mejores son las ácidas y rústicas de piel muy gruesa.
El melón (variedad piel de sapo) y la piña tropical, si se compran verdes y se guardan en una sentina seca, pueden durar de 6 a 10 días.
Los plátanos en racimos grandes y verdes maduran, todos a la vez, entre 4 y 9 días después de adquirirlos.
La fruta, en general, se estibar en redes que permiten su ventilación y control. Guardar separadamente las distintas frutas y retirar inmediatamente las piezas en mal estado. Cuando sólo queden limones, el melocotón y la piña en almíbar tendrán que bastarnos.
Los mismos principios generales regirán con respecto a las verduras. La calabaza puede soportar un par de semanas, el apio unos 10 días, los calabacines una semana, las berenjenas y los pimientos verdes cinco días, los rábanos y el hinojo menos y así sucesivamente con las otras verduras frescas.
Foto: https://3.bp.blogspot.com
Los espárragos y los corazones de palmito en conserva, aunque caros, son estupendos. Las judías verdes son más económicas y bastante buenas. La ensaladilla rusa es barata y razonablemente buena. Todas estas conservas, antes de consumirlas o añadirlas al guiso que esté cocinando, las lavo con agua de mar. La zanahoria deshidratada es aceptable para guisos.
La soja es la legumbre más útil a bordo. Con ella es fácil conseguir, cuando ya no quede casi nada fresco, unos sabrosos brotes.
Foto: https://4.bp.blogspot.com
La soja dextrinada, deshidratada o texturizada es simplemente maravillosa. Con ella se puede hacer casi de todo: albóndigas, hamburguesas, ragoût, bolognesa… Si previamente hay que hidratarla o no, dependerá de la marca o tipo, del guiso y del cocinero.
La salsa de soja o soya es excelente para ensaladas, guisos y aderezos. Una vez abierta la botellita, aguanta de 3 a 9 días.
Las patatas son más delicadas. Las guardaremos en una caja de madera en lugar, dentro de lo posible, seco y las inspeccionaremos diariamente sacando y consumiendo las que presentes signos de empezar a estropearse. Las de más aguante son las patatas tardías o viejas.
Foto: https://bloghogar.com
En barcos pequeños y en los trópicos, en el mejor de los casos tendremos patatas para diez días. El puré de patatas precocinado es fácil de preparar y se estiba bien.
Sólo embarcaremos leche pasteurizada y envasada en tetrabrik si los envases son de 200 c/c pues esta cantidad lo podemos tomar de una vez. La leche se puede estropear en dos horas o menos con mucho calor. En los países anglosajones se encuentra en envases de 500 c/c que servirán si somos más de uno a bordo. También podemos llevar leche en polvo entera que mezclada pacientemente con agua en la proporción exacta, es casi igual a la leche de verdad y es de larga duración y fácil estiba. La leche evaporada y la condensada están bien, pero son más caras y ocupan más espacio. La leche de almendras es muy buena, pero muy cara. La mantequilla holandesa salada y enlatada, una vez abierta puede durar cuatro o cinco días. La margarina también dura unos días. De estos últimos productos embarcar siempre los envases más pequeñas (de 100, 200 o 250 c/c). El queso de bola envasado en lata redonda, una vez abierto dura algo más de una semana. También se puede embarcar queso en aceite envasado o lo podemos hacer nosotros mismos cortando cubitos de queso curado sin piel, metiéndolos en un frasco de plástico o cristal con tapa hermética y rellenándolos completamente de aceite, de esta manera se conservará un par de meses.
Foto: https://quesodealbarracin.es
El queso fundido en porciones es casi eterno y muy socorrido para tentempiés o aperitivos. El queso rallado tipo parmesano en sobres o tarros de plástico, sin abrir, se conserva varios meses y es ideal para la pasta.
Los huevos, si se embarcan recién puestos, pueden durar hasta seis semanas. Una buena manera de saber la “frescura” del huevo es sumergirlo en agua dulce. Si se hunde inmediatamente y queda acostado en el fondo es que está muy fresco. Si se queda en el fondo pero de pie, ya no es tan fresco. Si flota entre dos aguas, todavía es comestible. Si flota completamente es que está estropeado. Por el olor y aspecto también veremos su estado. Cuando la yema está rota y la clara está aguada, significa que está en las últimas.
Foto: https://www.ve.all.biz
Dicen que untados completamente de vaselina, aguantan un par de semanas más, pero yo no lo he comprobado.
El huevo en polvo se conserva un año, es un 20% más barato y de mucha mejor estiba. 1 kilogramo de huevo integral en polvo equivale a aproximadamente 80 huevos. Para utilizarlo se mezcla con agua en la proporción de una parte de huevo por tres de agua. No los he probado nunca, pero supongo que para hacer natillas, tortillas francesas u omeletts y rebozados o albardados, sirve perfectamente.
La mayonesa envasada se conserva varios meses hasta que se abre, después hay que consumirla de una vez pues se estropea muy rápidamente; por tanto la adquiriremos en los recipientes más pequeños posibles.
Sal gorda en bolsas de medio o un kilo para pescado al horno o a la plancha. Sal fina en los recipientes más pequeños posibles.
Otros cereales: Casi siempre añado un 10% de cebada al arroz blanco, así la textura es más parecida al arroz integral, con un toque crujiente. En las sopas o potajes añado siempre, si tengo, un poco de mijo y de germen de trigo.
A las ensaladas les añado un poquito de levadura de cerveza, preferiblemente en escamas.
Para el desayuno, para tomar con leche, lo mejor es el Muesli de calidad, si acaso reforzado con salvado (fibra para laxar el intestino) y arroz tostado e inflado.
Foto: https://1.bp.blogspot.com/
El gofio con leche y miel es sabroso y nutritivo y amasándolo con caldo de pescado, se consigue un excelente puré. Hay gofio de maíz, de trigo, de garbanzo y de otras muchas harinas.
Para endulzar podemos llevar miel, melaza, azúcar integral o refinado. El azúcar lo prefiero en terrones y la miel en frascos pequeños.
Frutos secos: Piñones, pasas, higos, ciruelas, almendras, avellanas, nueces y orejones de melocotón.
Infusiones: Te verde y rojo, camomila o manzanilla, menta, tila, anís estrellado, todo a granel o en bolsitas. El café molido y envasado al vacio en paquetes pequeños. Un par de paquetes de hierba mate, preferiblemente envasada al vacio.
Especias: Pimienta negra y blanca, pimentón (una buena cantidad), azafrán, comino, nuez moscada, clavo, laurel, orégano, tomillo y albahaca. Cubitos de caldo concentrado de pollo, de pescado y/o marisco y de tomate. Rajas de chile jalapeño en escabeche y ñoras.
Foto: https://azu1.facilisimo.com
¡Atención con la estiba de las especies! Con los movimientos del barco, tienen tendencia a hacer los más insospechados ruidos que impiden conciliar el sueño.
Vinagre de vino corriente en cantidad (para hacer escabeche), vinagre balsámico de Módena y dos tipos de mostaza.
Para las ensaladas semillas tostadas de girasol, de sésamo o ajonjolí y de chía. También encurtidos de cebollitas, zanahorias, pepinillos y guindillas. Aceitunas sevillanas, arbequinas y negras.
Mermeladas de fresa, melocotón, albaricoque y naranja. Una buena provisión de galletas de salvado que son perfectas para aperitivos o tentempiés (con queso fundido, paté, crema de cacahuete, etc.) y con mermelada para desayunos y postres. Una caja de galletas tipo maría que se terminarán rápidamente.
Una buena provisión de tabletas de chocolate de diferentes tipos. Cacao o chocolate soluble. Medio kilogramo de caramelos variados.
También conviene llevar unas pocas latas o tarros pequeños de olivada y de paté de hígado de cerdo, algunas de 250 c/c de platos preparados (escudella catalana, cocido, fabada, frijoles charros, canelones de espinacas, etc.).
Foto: https://www.mandicplace.com
Si nos queda espacio y dinero, para ocasiones especiales, podemos llevar por ejemplo:
Huevas secas, mojama, jamón de bellota y fuet, todo envasado al vacío. Un tarrito de caviar o sucedaneo del mismo. Una lata de codornices en escabeche y otra de cassoulet. Un par de botellas de buen vino y una botella de ron añejo caribeño o de whisky de malta escocés.
Foto: https://www.trivaris.net
Siempre que sea posible se almacenarán los productos con envases frágiles (papel, celofán, y plástico) dentro de contenedores de plástico con cierres hermético y de forma cuadrada o rectangular para facilitar la estiba.
Foto: https://4.bp.blogspot.com
Es conveniente identificar con rotulador indeleble las latas o bolsas herméticas con etiqueta de papel, de lo contrario después de un buen remojón (lo que tarde o temprano acaba sucediendo), puede ser imposible saber que contienen las latas o sobres herméticos pasados por agua.
Diariamente se controlará el estado de las provisiones, especialmente las frescas.
Acordémonos de no estibar latas en las proximidades del compás.
En cuanto a recetas, cada cocinero tiene las suyas y en el mercado hay buenos libros de recetas en general y para la cocina de a bordo en particular, por ejemplo “Cocinando en la Mar” de Juan Nicolau y María de los Ángeles de la Riva. Editorial Nautical Union Works.
Sacadas del cuaderno de bitácora de una navegación en alta mar que hice hace muchos años —cuando sabía menos y no me preocupaba la alimentación— sin nevera ni congelador, he aquí cinco días de comidas a bordo:
Tercer día de travesía
07:30 Muesli con leche y miel.
12:00 Un limón crudo.
16:00 Arroz integral con sofrito de ajo, cebolla, tomate y orégano.
19:00 Manzanilla con miel
23:00 Macarrones con albahaca, ajo y aceite de oliva.
Cuarto día de viaje
08:00 Café con leche y un bollo con mantequilla y queso.
16:00 Ensalada de tomate, cebolla, cebollitas tiernas, repollo, pimiento, apio y cilantro. Dos peces voladores fritos caídos la pasada madrugada, pan y queso. Macedonia de frutas en almíbar y café.
23:00 Tazón de leche con cacao y un bollo con mermelada y mantequilla.
Quinto día de travesía
05:00 Leche caliente con cacao y algunas galletas
08:00 Café con leche, además de pan con margarina y queso
16:30 Ensalada de tomate; espagueti con salsa de cebolla, ajo, cilantro, pimiento, tomate (todo natural) y proteína vegetal (soja deshidratada). Una manzana.
Sexto día de viaje
02:15 Galletas y una taza de leche con cacao.
10:00 Pan tostado con mantequilla y queso acompañado de café con leche.
11:30 Bocata de queso.
16:20 Cebollitas tiernas con aceite y vinagre. Pan. Arroz a la cubana. Macedonia en almíbar. Café.
23:00 Limonada natural.
Séptimo día de travesía
05:00 Refrigerio con galletas, queso y leche con cacao.
16:30 Ensalada de repollo, pimiento, tomate y aceitunas; después ensaladilla rusa en conserva con mayonesa, pan tostado con queso y café.
21:00 Limonada natural.
23:00 Caballa fresca (pescado a las 18:10) frita y el último tomate con sal, ajo y aceite de oliva.
Octavo día de viaje
04:30 Café con leche y pan tostado con margarina y mermelada.
08:15 Cuscús con caldo de pescado. Pan tostado y queso.
15:55 Lentejas con verduras y arroz blanco. Caballa frita. Un plátano
23:05 Caballa en escabeche y arroz blanco. Dos plátanos.
Transcurridos 10 días de travesía, conviene empezar a tomar un complemento vitamínico (Especialmente vitaminas B y C).
Antes de estibar las provisiones, pensar cuidadosamente donde y como lo hacemos, para encontrar y sacar fácilmente lo que vayamos necesitando.
Llevar más de un sistema para prender los fuegos, por ejemplo cerillas, encendedores de gas y encendedores de chispa para cocinas. Hay que proteger bien las cerillas pues tienen tendencia a humedecerse. Los mecheros tienen tendencia a perderse y si amarramos uno de ellos a un cabito largo sujeto al techo, siempre estará a nuestra disposición y puede servir eventualmente de clinómetro.
Es aconsejable disponer de un lugar o recipiente para guardar la basura no degradable, como tetrabrikes, PVC, poliuretano, etc., en espera de desembarcarla a tierra. Un cubito o recipiente pequeño para los restos orgánicos que generemos al cocinar, que vaciaremos en el mar. Los tarros de cristal y las latas las tiro llenas de agua y abiertas para que se depositen en el fondo del mar, donde en el plazo de un año serán colonizados o descompuestos respectivamente. El papel y el cartón los tiraremos igualmente al mar, pero en pedazos pequeños. En poco tiempo se disolverán.
Es muy importante inspeccionar cuidadosamente todos los productos antes de embarcarlos. Se tendrá especial cuidado con las cajas de cartón y los cartones de embalar los huevos, lugares favoritos de las cucarachas para depositar las cápsulas con sus propios huevos.
Cápsulas con huevos de cucaracha. Foto: https://www.productos-mundiales.com
Por último, recordad no dejar sueltos ni cuchillos, ni tijeras, ni elementos pesados y puntiagudos pues todos ellos pueden convertirse en peligrosas armas homicidas por efecto de un bandazo violento o un golpe de mar.
¡Buena travesía y buen provecho!
Román Sánchez Morata 23-09-2014
LA NAVEGACIÓN OCEÁNICA EN SOLITARIO EN PEQUEÑOS VELEROS (NOSEVE)
La navegación de altura y su preparación
Aunque se refiere más bien a la cocina en las escalas, ver también: "La cocina a bordo del Tin Tin"
Ver también -Consideraciones- de Apuntes de una travesía en solitario, o "como navegar con poco dinero" -4-
Fuentes:
Archivos propios
https://www.sailingeurope.com/
https://www.portalplanetasedna.com.ar/
https://www.mgar.net/var/intend2.htm
Supongamos que estamos con nuestro velero en un remoto lugar del mundo donde no hay puertos, ni varaderos ni gruas ni, por supuesto travel lift y tenemos la necesidad imperiosa de carenar la embarcación.
Foto del autor
O bien estamos en algún pais industrializado, pero no tenemos el dinero para pagar uno de los anteriores sistemas mecánicos para sacar el barco del agua y seguimos teniendo la misma imperiosa necesidad de acceder a la obra viva del barco.
Si estamos en mares más o menos cerrados (Mediterráneo, Caribe, etc.) o en otros lugares del mundo con amplitudes de marea (diferencia entre la pleamar y la bajamar) pequeñas, será mas difícil que si el lugar en donde estemos goza de amplitudes superiores al calado de nuestro barco.
Foto: https://i.imgur.com/
Empezaremos con el primer caso. Imaginemos que estamos en el Mar Caribe, fondeados frente a una playa de arena con palmeras que crecen casi hasta el agua, protegida por un arrecife.
Foto: https://www.tuvalubarcelona.es/
Supongamos que en ese hermoso lugar, la amplitud de la marea es de entre 0,15 y 0,30 metros. En primer lugar aligeraremos al máximo la embarcación desembarcando lastre, agua, víveres, perchas, repuestos, herramientas, etc, etc. Una vez aligerado al máximo, fondearemos con dos anclas (por proa y popa) paralelos a la playa con la marea creciente. Daremos traveses y esprines a sendas palmeras de la playa y viraremos de ellos mientras filamos cadena o cabo de las dos anclas, según suba la marea. Llegada la pleamar y antes de iniciarse el reflujo viraremos de una driza previamente afirmada a una palmera para que el barco escore hacia la banda de tierra. Esperaremos pacientemente hasta la bajamar y llegada esta, templaremos los fondeos y seguiremos virando de la driza para que el barco se acueste y se apoye más y más en la banda hasta donde sea posible según las formas del casco. Con esta maniobra dejaremos al descubierto toda o casi toda la obra viva de un costado. Seguramente la parte baja de la quilla o parte de ella no quedará al descubierto, pero ya sabemos que nada es perfecto y será suficiente en la mayoría de los casos. Para descubrir la otra banda procederemos de la misma manera pero con el barco en dirección opuesta o en la misma si disponemos de más fondeos, coderas o un providencial y cercano islote del lado de afuera.
También se puede dar la banda con el barco situado a una manga y media de distancia a un muelle no muy alto en donde se puedan afirmar las drizas o los aparejos, procediendo de similar modo que en la maniobra anterior.
Mi experiencia se limita a veleros de hasta 40 toneladas de desplazamiento, pero imagino que se puede hacer con veleros mucho mayores, tal como hacían los piratas del Mar Caribe de los siglos XVI y XVII.
Ilustración: https://1.bp.blogspot.com/
O tal como se hacía, con ayuda de chatas, con los veleros de carga en la mayoría de los puertos mediterraneos hasta finales del siglo XIX.
Foto: https://vidamaritima.com/
Los aparejos para escorar estos últimos barcos se solían fijar en la parte superior de los palos machos.
Foto de Cultura marítima de les Illes Balears i de les Pitiüses: Pailebot Francisca Casanovas en Portocolom
En el segundo caso, si la amplitud de la marea es superior a nuestro calado la cosa es bastante más facil. Muchas veces se hará necesario hacer la operación con las mareas de sizigias o vivas que es cuando la amplitud es mayor.
Hay varios sistemas, utilizándose el más adecuado al lugar y al barco:
1.- El barco es o de fondo plano con la orza abatible o biquilla o disponemos de dos patas que mantengan el barco equilibrado cuando desciende el nivel del mar.
Foto: https://i.ytimg.com
Es el caso más sencillo pués únicamente deberemos fondear con pleamar en un lugar con la superficie del fondo nivelado y liso, preferentemente de arena gruesa, alzar la orza y el timón o fijar las patas si es el caso y esperar a que baje la marea. Tendremos ambas bandas de la obra viva en seco y una agradable piso para poder limpiar, pintar, calafatear, o reparar la misma.
2.- Disponemos de un muelle o superficie vertical con el fondo nivelado, en donde apoyar lateralmente nuestro barco y con una profundidad adecuada que combinada con la amplitud de la marea nos permita dejar el barco en seco sin apenas escora.
Foto: https://yachterica.blogspot.mx/
Únicamente tendremos que disponer defensas y/o maderos en el muelle y en el barco para que el costado no se dañe al apoyarse y afirmar el chicote de una driza en el muelle, a unos metros de su borde, para dando un poco de tensión a la misma hacer caer el barco hacia el muelle cuando descienda la marea y el barco se apoye en el fondo.
3.- Tenemos a mano una orilla con pendiente. Se trata de situarse lo más cerca posible de la orilla con la pleamar y con el reflujo, desde lo más arriba posible de la pendientel se tira del extremo de una driza hecha firme a bordo y el barco se tumbara docilmente. A causa de la pendiente, nos ahorraremos unos cuantos grados de escora que, según el tipo de carena, será considerable.
Foto del autor
4.- No tenemos ninguna de las anteriores opciones. Efectuaremos la misma operación anterior, pero tirando del extremo de la driza lo más lejos del barco que podamos para que el barco caiga del costado que queramos y nos resignaremos a que el barco tome una escora exagerada.
Foto del autor
Se presupone que el barco es estructuralmente sólido, tiene la estabilidad adecuada y sus formas permiten acostarlo. Probablemente no sea posible usar todos los sistemas descritos anteriormente, si es un barco de diseño moderno con dimensiones y formas extremas.
Barco del navegante vasco José Luis Ugarte. Foto: https://3.bp.blogspot.com/
En todos los casos, previamente habremos fondeado, un ancla como mínimo, por el lado de fuera para, terminada la faena, poder salir facilmente.
Cuando se aproveche la marea, aunque la amplitud de la misma no sea importante, se tendrá la precaución de dar una banda dos bajamares antes de la viva, la otra banda en la siguiente bajamar, para poder abandonar el lecho de la varada en la pleamar de sizigia, antes de que la amplitud empiece a decrecer y quedemos varados hasta la siguiente marea viva.
Obviamente, las drizas o aparejos que utilicemos, seran proporcionales al peso o desplazamiento del barco y el lugar escogido para realizar la varada estará protegido del oleaje natural y, en lo posible, del provocado por embarcaciones desaprensivas navegando en las cercanías a gran velocidad.
Román Sánchez Morata 10-08-2014
EGHY (Jalón) 1974
El éxito del articulo Un siglo de T.S.H. (telegrafía sin hilos) o radiotelegrafía a bordo de los buques mercantes; o bien “Oficial Radiotelegrafista de la Marina Mercante”, una profesión de vida breve, uno de los más leídos de la web, sumado a la utilización de palabras clave relacionadas con el tema en los buscadores, determina un cierto interés ascendente en la radiotelegrafía a bordo de buques mercantes, los radiotelegrafistas, las estaciones radiotelegráficas en general y la CW (continuous wawe).
Foto: https://xornalgalicia.com/
Como ya vimos, la profesión ha desaparecido: para que no desaparezcan también los recuerdos, he recopilado algunos. Estos se remontan a cuando estudiaba en La Escuela Oficial de Náutica de Barcelona (actualmente Facultat de Nàutica de la UPC).
La asignatura más importante era el Código Morse. Durante todos los cursos teníamos una hora diaria de Morse como mínimo. Nuestro profesor, el Sr. Barrachina, era una bellísima persona con una sabiduría y paciencia infinitas, creo que había sido funcionario de Telégrafos. Además de las clases, en casa practicábamos tanto la manipulación (con un oscilador, un altavoz y un manipulador) como la recepción. La agencia de noticias portuguesa Press Lusitania emitía diariamente en A2 las noticias de 19:30 a 21:00 UTC en la frecuencia de 9.418 kc/s. Se podía recibir perfectamente con cualquier receptor de Onda Corta y eso es lo que hacíamos. La agencia soviética TASS también emitía diariamente en A2 larguísimos boletines de noticias en inglés en varias frecuencias entre 9 y 18 Mc/s. Creo que ambas emisiones contribuyeron ampliamente al aprendizaje de muchos radiotelegrafistas.
Foto: https://www.numisjoya.com/
La UIT ─Unión Internacional de Telecomunicaciones─ es el organismo especializado de las Naciones Unidas para las Tecnologías de la Información y la Comunicación (TIC). Dentro de ella, la Sección de Radiocomunicaciones (UIT-R) se encarga de elaborar la normativa, reglamentos y publicaciones necesarias para el funcionamiento efectivo de las radiocomunicaciones. Y dentro de estas, las del Servicio Móvil Marítimo (SMM) o en otras palabras, las que se establecen desde una estación instalada a bordo de un buque.
El Reglamento de Radiocomunicaciones de la UIT-R define claramente la terminología.
Telecomunicación: Toda transmisión, emisión o recepción de signos, señales, escritos, imágenes, sonidos o informaciones de cualquier naturaleza, por hilo, radioelectricidad, medios ópticos u otros sistemas electromagnéticos.
Ondas radioeléctricas u ondas hertzianas: Ondas electromagnéticas cuya frecuencia es inferior a 3000 Gc/s, que se propagan por el espacio sin guía artificial.
Radio: Término general que se aplica al uso de las ondas radioeléctricas.
Radiocomunicación: Telecomunicación realizada por medio de las ondas radioeléctricas.
Telegrafía: Sistema de telecomunicación para la transmisión de escritos mediante el uso de un código de señales.
Radiotelegrama: Telegrama cuyo origen o destino es una estación móvil, transmitido, en todo o parte de su recorrido, por las vías de radiocomunicación de un servicio móvil.
Estación: Uno o más transmisores o receptores, o una combinación de transmisores y receptores, incluyendo las instalaciones accesorias, necesarios para asegurar un servicio de radiocomunicación en un lugar determinado. Las estaciones se clasificarán según el servicio en el que participen de una manera permanente o temporal.
Servicio móvil marítimo: Servicio móvil entre estaciones costeras y estaciones de barco, o entre estaciones de barco, en el que pueden participar también las estaciones de embarcaciones y dispositivos de salvamento.
Estación costera: Estación terrestre del servicio móvil marítimo.
Estación de barco: Estación móvil del servicio móvil marítimo a bordo de un barco que no sea una embarcación o dispositivo de salvamento, y que no esté amarrado de manera permanente.
Transmisor de socorro de barco: Transmisor de barco para ser utilizado exclusivamente en una frecuencia de socorro, con fines de socorro, urgencia o seguridad.
Radiodeterminación: Determinación de una posición u obtención de información relativa a una posición, mediante las propiedades de propagación de las ondas radioeléctricas.
Radar: Sistema de radiodeterminación basado en la comparación entre señales de referencia y señales radioeléctricas reflejadas o retransmitidas desde la posición a determinar.
Foto: https://img185.imageshack.us/
Creo que éste último aparato era el que nos daba más trabajo de mantenimiento y reparación a los oficiales radiotelegrafistas (posteriormente radioelectrónicos). El sistema de alineación con la proa y el barrido de la pantalla originaban problemas. Periódicamente había que ascender hasta lo alto del palo de popa para engrasar los engranajes y rodamientos de la antena. Otra avería relativamente frecuente era la pérdida de estanqueidad de la guía de ondas (de tubo rectangular), su parte baja se llenaba de agua con mucha lluvia. Cada cierto tiempo convenía sintonizar el Klystron Reflex (válvula de vacío de electrones usada para amplificar la débil señal reflejada) para mejorar la ganancia.
Ya vimos en el artículo anterior que había tres clases de estación: 1ª, 2ª y 3ª categoría, esta última era la más común a bordo de buques de carga y mixtos, con un único operador.
“Antartico” Naviera Marasia. Foto: https://www.buques.org/
El horario de las guardias ─8 horas en total─ de esta categoría, venía determinado por la posición del buque, según el Apéndice 12 del Reglamento. Por ejemplo, si se navegaba por Australia, las guardias eran de 00 a 02, de 04 a 06, de 08 a 10 y de 12 a 14, hora UTC (GMT).
Durante los años de los cuales estamos hablando ─1970/1980─ las estaciones de 3ª categoría debían estar provistas de los siguientes documentos:
Licencia expedida por el gobierno donde estuviera abanderado el buque;
Certificado del operador;
Diario de Radiocomunicaciones de la estación;
Lista alfabética de distintivos de llamada de las estaciones que toman parte en el servicio móvil marítimo;
Nomenclátor de las estaciones costeras;
Nomenclátor de las estaciones de barco;
Nomenclátor de las estaciones de radiodeterminación y de las estaciones que efectúan servicios especiales;
Manual para uso del SMM;
Tarifas telegráficas de los países a los que la estación transmite más a menudo radiotelegramas
Reglamento de Radiocomunicaciones. Ginebra. 1959.
En el Diario de Radiocomunicaciones de la Estación o Diario Radiotelegráfico había que anotar, en el momento en que ocurrían e indicando la hora:
a) todas las comunicaciones relativas al tráfico de socorro, íntegramente;
b) las comunicaciones de urgencia y de seguridad;
c) la escucha efectuada durante los periodos de silencio en la frecuencia internacional de socorro;
d) las comunicaciones entre la estación del barco y las estaciones terrestres o móviles;
e) los incidentes de servicio de toda clase;
f) la situación del barco, al menos una vez por día;
g) el comienzo y el final de cada periodo de servicio;
Además de la documentación y publicaciones obligatorias, personalmente cargaba con unos cuantos libros que me parecían muy útiles:
Radioelectrónica de barcos de V.S. Kovalchuck. 1975.
Curso de radar de M. Mataix. 1968.
The Radio HANDBOOK de William I. Orr. 1971.
Introducción a la Meteorología de Sverre Petterssen. 1968.
Curso de Radio, M.F., Televisión y Radar (3Tomos) de R.T.T.A. 1963.
Además del alfabeto Morse que ya vimos en el artículo anterior, también se utilizaban los siguientes signos de puntuación:
Abre paréntesis ( -.--.
Cierra paréntesis) -.--.-
Punto . .-.-.-
Coma , --..--
Interrogación ? ..--..
Guión doble = -...-
Guión sencillo - -....-
Barra / -..-.
Comillas “ .-..-.
Dos puntos : ---...
Apóstrofe ‘ .----.
Letra eñe ñ --.--
Error: más de cinco . ......
Foto: https://s641.photobucket.com/
En comunicaciones radiotelegráficas, para agilizarlas, se utilizaban cerca de 50 abreviaturas además de otras tantas del Código Q.
Las abreviaturas más usadas:
AA Todo después de
AB Todo antes de
ADS Dirección
ANT Antena
AR Fin de transmisión (transmitido como una sola señal)
BD Mal, malo
AS Espere (transmitido como una sola señal)
CFM Confirme o confirmo
CQ Llamada general
E Este
ETA Hora prevista de llegada
H Hora
K Invitación a transmitir
KEY Manipulador
KTS Nudos
LST Lista
MSG Mensaje
N Norte
NEW Nuevo
NO Negación, negativo
NIL Ninguno/a, nada
NR Número
NW Ahora
OK De acuerdo, esta bién
PSE Por favor
R Recibido
RPT Repite o repito
RX Receptor
S Sur
SIG Firma
SOS Señal de socorro (transmitido como una sola señal)
SRI Lo siento, disculpa
SS Indicativo que precede al nombre de una estación de barco.
TR Situación, rumbo, velocidad y próxima escala del buque.
TU Gracias
TKS Gracias
TFC Tráfico
TTT Este grupo, cuando se transmite 3 veces consecutivas, constituye la señal de SEGURIDAD.
TX Transmisor
TXT Texto
VA Fin de trabajo (transmitido como una sola señal)
W Oeste
WA Palabra después de
WB Palabra antes de
WX Parte meteorológico
XXX Este grupo, cuando se transmite 3 veces consecutivas, constituye la señal de URGENCIA.
Para aquellos que deseen practicar o aprender Morse, la aplicación CW_Player 4.0 (para PC's) convierte cualquier texto a Morse, pudiéndose escoger la velocidad de transmisión entre 5 y 50 palabras por minuto: Este programa freeware se puede descargar con seguridad desde https://www.f1orl.org/cwpEA.htm
Foto: httpwww.trafficlist.netradio-officerspud-roscoe
El Apéndice 13 del Reglamento de Radiocomunicaciones de 1959 autoriza el uso en el SMM de las series de grupos QRA a QVZ.
A ciertas abreviaturas del código Q se le puede dar un sentido afirmativo o negativo, transmitiendo inmediatamente después de la abreviatura la letra C o las letras NO (en radiotelefonía pronunciadas como CHARLIE o NO). |
Los significados asignados a las abreviaturas del código Q se pueden amplificar o completar por la adición de otros grupos apropiados, distintivos de llamada, nombres de lugares, cifras, números, etc. Es opcional rellenar los espacios en blanco mostrados entre paréntesis. Cualquier dato que se inserte donde aparecen espacios en blanco se enviará en el mismo orden en que se muestran en el texto de las tablas siguientes. |
Las abreviaturas del código Q toman la forma de una pregunta cuando van seguidas de un signo de interrogación en radiotelegrafía, y de RQ (ROMEO QUEBEC) en radiotelefonía. Cuando una abreviatura se usa como pregunta y va seguida de información adicional o complementaria, el signo de interrogación (o RQ) debe seguir a dicha información. |
Las abreviaturas del código Q con significados alternativos numerados deben ir seguidas de la cifra adecuada para indicar el significado exacto que se le quiere dar. Esta cifra se enviará inmediatamente a continuación de la abreviatura. |
Todas las horas se darán en Hora Universal Coordinada (UTC), a menos que se indique otra cosa en la pregunta o respuesta. En la práctica se utilizaban alrededor de 50 grupos, siendo los más utilizados los siguientes: |
Abreviatura |
Pregunta |
Respuesta o aviso |
|||||||||||
QRA |
¿Cuál es el nombre de su buque (o estación)? |
El nombre de mi buque (o estación) es… |
|||||||||||
QRC |
¿Qué empresa privada (o administración del Estado) liquida las cuentas de tasas de su estación? |
Las cuentas de tasas de mi estación son liquidadas por la empresa privada … (o administración del Estado). |
|||||||||||
QRD |
¿A dónde va y dónde viene? |
Me dirijo a … desde … |
|||||||||||
QRG |
¿Puede Vd. Decirme mi frecuencia exacta (o la de …)? |
Su frecuencia exacta (o la de …) es … kHz (o MHz). |
|||||||||||
QRH |
¿Varía mi frecuencia? |
Su frecuencia varía. |
|||||||||||
QRL |
¿Está Vd. Ocupado? |
Estoy ocupado (o Estoy ocupado con …). Por favor no interfiera |
|||||||||||
QRM |
¿Está Vd. Siendo interferido? |
Estoy siendo interferido
|
|||||||||||
QRN |
¿Le perturban los atmosféricos? |
Los atmosféricos me perturban
|
|||||||||||
QRP |
¿Debo disminuir la potencia del transmisor? |
Disminuya la potencia del transmisor. |
|||||||||||
QRS |
¿Debo transmitir más despacio? |
Transmita más despacio (… palabras por minuto). |
|||||||||||
QRT |
¿Debo detener la transmisión? |
Detenga la transmisión. |
|||||||||||
QRU |
¿Tiene Vd. Algo para mí? |
No tengo nada para Vd. |
|||||||||||
QRV |
¿Está Vd. Listo? |
Estoy listo. |
|||||||||||
QRW |
¿Debo informar a … de que Vd. Lo está llamando en … kHz (o MHz)? |
Por favor informe a … de que lo estoy llamando en … kHz (o MHz). |
|||||||||||
QRX |
¿Cuándo volverá Vd. A llamarme? |
Lo volveré a llamar a las … horas (en … kHz (o MHz)). |
|||||||||||
QRY |
¿Cuál es mi turno? |
Su turno es el número … (o según cualquier otra indicación). |
|||||||||||
QRZ |
¿Quién me llama? |
Le está llamando … (en … kHz (o MHz)). |
|||||||||||
QSA |
¿Cuál es la intensidad de mis señales (o de las de …)? |
La intensidad de sus señales (o de las de …) es …
|
|||||||||||
QSB |
¿Se desvanecen mis señales? |
Sus señales se desvanecen. |
|||||||||||
QSC |
¿Es Vd. Una estación de barco de poco tráfico? |
Soy una estación de barco de poco tráfico |
|||||||||||
QSG |
¿Debo enviar … telegramas de una vez? |
Envíe … telegramas de una vez. |
|||||||||||
QSK |
¿Puede Vd. Oírme entre sus señales, y en tal caso, puedo interrumpir su transmisión? |
Puedo oírlo entre mis señales; puede interrumpir mi transmisión. |
|||||||||||
QSL |
¿Puede Vd. Acusar recibo? |
Acuso recibo. |
|||||||||||
QSO |
¿Puede Vd. Comunicar con … directamente (o por relevo)? |
Puedo comunicar con … directamente (o por relevo a través de …). |
|||||||||||
QSQ |
¿Tiene Vd. Médico a bordo (o está … (nombre de persona) a bordo)? |
Tengo médico a bordo (o … (nombre de persona) está a bordo). |
|||||||||||
QSS |
¿Qué frecuencia de trabajo usará Vd? |
Usaré la frecuencia de trabajo de … kHz (normalmente sólo se necesita dar las tres últimas cifras de la frecuencia). |
|||||||||||
QSV |
¿Debo transmitir una serie de VVV en esta frecuencia (o en … kHz (o MHz))? |
Transmita una serie de VVV en esta frecuencia (o en … kHz (o MHz)). |
|||||||||||
QSY |
¿Debo cambiar la transmisión a otra frecuencia? |
Cambie la transmisión a otra frecuencia (o a … kHz (o MHz)). |
|||||||||||
QSZ |
¿Debo transmitir cada palabra o grupo más de una vez? |
Transmita cada palabra o grupo dos veces (o … veces). |
|||||||||||
QTB |
¿Está Vd. De acuerdo con mi cómputo de palabras? |
No estoy de acuerdo; repetiré la primera letra o cifra de cada palabra o grupo. |
|||||||||||
QTQ |
¿Puede Vd. Comunicar con mi estación por medio del Código Internacional de Señales? |
Voy a comunicar con su estación por medio del Código Internacional de Señales. |
|||||||||||
QTR |
¿Cuál es la hora correcta? |
La hora correcta es … horas. |
|||||||||||
QTS |
¿Puede Vd. Transmitir su distintivo de llamada con propósito de sintonización de manera que se pueda medir su frecuencia ahora (o a las … horas) en … kHz (o MHz)? |
Voy a transmitir mi distintivo de llamada con propósito de sintonización de manera que se pueda medir mi frecuencia ahora (o a las …) en … kHz (o MHz). |
|||||||||||
QTU |
¿A qué horas está abierta su estación? |
Mi estación está abierta de las … a las … horas. |
|||||||||||
QTV |
¿Debo estar a la escucha para Vd. En la frecuencia de … kHz (o MHz) (de las … a las … horas)? |
Esté a la escucha para mí en la frecuencia de … kHz (o MHz) (de las … a las … horas). |
|||||||||||
QTX |
¿Puede Vd. Mantener su estación abierta para posterior comunicación conmigo hasta nuevas noticias (o hasta las … horas)? |
Mantendré mi estación abierta para posterior comunicación con Vd. Hasta nuevas noticias (o hasta las … horas). |
|||||||||||
QUA |
¿Tiene Vd. Noticias de … (distintivo de llamada)? |
Aquí hay noticias de … (distintivo de llamada). |
El Artículo 2 del Reglamento también especifica claramente la denominación de las emisiones y sus clases:
104 § 1 Las emisiones se denominan según sea su clase y su anchura de banda necesaria.
Sección I. Clases
105 § 2. Las emisiones se clasifican y simbolizan con arreglo a las características siguientes:
(1) Tipo de modulación de la portadora principal
(2) Tipo de transmisión
(3) Características suplementarias
106 § 3. (1) Tipos de modulación de la portadora principal:
Símbolo
a) Amplitud A
b) Frecuencia (o fase) F
c) Impulso P
107 (2) Tipos de transmisión:
Símbolo
a) ausencia de toda modulación destinada a transmitir información 0
b) telegrafía sin modulación por audiofrecuencia 1
c) telegrafía con manipulación por interrupción (señal o nada) de una o más audiofrecuencias de modulación, o con manipulación por interrupción de la emisión modulada 2
d) Telefonía (radiodifusión sonora inclusive) 3
e) Facsimil (con modulación de la portadora principal, ya directamente, ya por medio de una sub-portadora modulada en frecuencia) 4
f) Televisión (imagen solamente) 5
g) Telegrafía diplex de cuatro frecuencias 6
h) Telegrafía multicanal de frecuencias vocales 7
i) Casos no comprendidos en la precedente clasificación 9
108 (3) Características suplementarias:
Símbolo
a) Doble banda lateral (ninguno)
b) Banda lateral única:
— portadora reducida A
— portadora completa H
— portadora suprimida J
c) Dos bandas laterales independientes B
d) Banda lateral residual C
e) Impulso:
— modulado en amplitud D
— modulado en anchura (o en duración) E
— modulado en fase (o en posición) F
— modulado en código G
Por ejemplo, las emisiones radiotelegráficas se efectuaban en A1 o A2 y las radiotelefónicas en A3 y posteriormente en A3H y A3J (BLU).
Transmisor Barret de HF 1000 W. Foto: https://www.skytel.cl/
A continuación transcribo la lista de estaciones (plastificada) que conservo y que utilizaba habitualmente:
(El nº de *, de menos a más, indica la intensidad de la señal)
Distintivo |
Nombre |
Frecuen Trabajo |
Frecue Escuch |
Frecuen Propia |
Horario y otras indicaciones (1977) |
EDZ |
ARANJUEZ |
4.269,5 |
|
|
|
EAD |
“ |
4.349 |
|
|
1800-0600 TFC LST 00, 04, 08, 12, 16 y 20 *** |
EAD2 |
“ |
6.383 |
|
|
H 24 TFC LST idem EAD y 0800 por EHY ***** |
EDZ2 |
A |
6.400,5 |
|
|
H24 TFC LST idem EAD ** |
EDZ4 |
R |
8.618 |
|
|
Idem *** |
EAD3 |
A |
8.682 |
|
|
Idem **** |
EAD44 |
N |
12.887,5 |
12 m |
|
Idem *** |
EDZ5 |
J |
12.934,5 |
12 m |
|
Idem ** |
EAD4 |
U |
13.065 |
12 m |
|
H24 idem **** |
EDZ6 |
E |
17.064,8 |
|
|
0600-2000 idem * |
EAD5 |
Z |
17.184,8 |
|
|
0600-2000 idem * |
EAD6 |
|
22.446 |
|
|
0600-1800 idem |
EDZ7 |
ARANJUEZ |
22.533 |
|
|
0600-1800 idem * |
EAT2 |
TENERIFE |
6.498,5 |
|
|
|
EAT3 |
TENERIFE |
8.473 |
|
|
|
EAT4 |
TENERIFE |
13.092 |
12 mc/s |
|
0800-2000 TFC LST 0805 |
EAT |
TENERIFE |
472 |
|
468 |
H 24 TFC LST H PAR + 40 WX 0830 1330 1430 1930 |
EAL |
LAS PALMAS |
438 |
|
425/454 |
H 24 TFC LST H IMPAR + 35 WX 0830 1330 1430 |
EAC |
CADIZ |
484 |
|
480/454 |
H 24 TFC LST H IMPAR + 05 WX 0930 1200 1800 (2000) |
EAP |
C. PALOS |
476 |
|
468 |
H 24 TFC LST H PAR + 20 WX 1220 |
EAO |
PALMA de MALLORCA |
450 |
|
454 |
H 24 TFC LST H PAR + 10 WX 1205 2205 |
EAB |
BARCELON |
441 |
|
454 |
H 24 TFC LST H IMPAR + 50 WX 1250 o 1350 |
EAF |
VIGO |
484 |
|
480 |
H 24 TFC LST H IMPAR + 20 WX 1000 1400 1700 2100 |
EAR |
CORUÑA |
472 |
|
468 |
H 24 TFC LST H IMPAR + 10 WX 0930 1230 1630 2030 |
EAS |
C. MAYOR |
441 |
|
454 |
H 24 TFC LST H PAR + 50 WX 0845 1303 1800 |
EBA |
MADRID RETIRO |
3.790 6.918,5 |
6.408,5 14.641 |
|
WX seguido de ANALISIS 0830 1700 |
CTV |
MONSANTO |
418 |
|
|
WX 0800 2000 también en 5.015 ,7.353 y 11.015 |
CUL |
LISBOA |
|
|
425/454 |
H 24 TFC LST H PAR + 35 |
CUL7 |
LISBOA |
8.490 |
8 mc/s |
8…. |
H 24 TFC LST H PAR + 30 excp 06 |
CTH |
HORTA |
429 |
|
|
WX AZORES 0930 1030 2130 2230 |
CTD |
P DELGADA |
7.351 |
|
|
Idem |
7TA |
ARGEL |
416 |
|
|
H 24 TFC LST H PAR + 25 No tiene O.C. MUY MAL |
|
ANNABA (Bone) |
2775 1743 |
|
|
A3 TFC LST H PAR + 50 FATAL |
IDC |
CAGLIARI |
488 |
|
|
H 24 TFC LST H IMPAR + 24 Bien |
3VX |
TUNEZ |
441 |
|
|
TFC LST H IMPAR + 05 No OC. Bien |
IAR |
ROMA |
519 |
|
|
WX TIRRENO ADRIATICO JONICO |
IAR |
ROMA |
4.292 8.530 |
13.011 17.160 |
|
IDEM |
9HD |
MALTA |
417 |
|
|
TFC LST H IMPAR + 00 |
IDQ |
MALTA |
6.392 |
8.506 |
|
WX MED 0930 1800 ??? |
FFL2 |
S. LYS |
4.328 |
|
|
WX MED MAFOR 10001 1600 |
FFL3 |
S. LYS |
6.421,5 |
|
|
ID 0750 |
FFT4 |
S .LYS |
8.550 |
|
|
WX ATLAN + ANALISIS 0850 1750 |
FFS6 |
S. LYS |
13.096,5 |
|
|
Idem |
FTA91 |
LYON |
91,15 |
|
|
SEÑ H 08 09 0930 13 20 21 2230 |
FTH42 |
PARIS |
7.428 |
|
|
SEÑ H 0853-0900 2053-2100 |
FTK77 |
PARIS |
10.775 |
|
|
SEÑ H 08 20 |
FTN87 |
PARIS |
13.875 |
|
|
SEÑ H 0930 1300 2230 |
GIC33 |
RUGBY |
13.555 |
|
|
SEÑ H 09 21 |
MSF |
RUGBY |
10.000 |
|
|
SEÑALES HORARIAS 24 H |
BBC |
LONDRES |
15.070 |
|
A3 |
SEÑ H 09 12 16 17 |
|
|
|
|
|
|
|
NoticiasTASS |
9.144 |
|
|
2030 y antes PRESS |
|
“ TASS |
16.047 |
17400 |
|
1800 y antes PRESS |
|
“ TASS |
18195 |
|
|
1700 PRESS |
|
PRESS LUSITANIA |
9.418 |
|
|
1930-2100 PRESS |
|
|
|
|
|
|
CLA |
CUBA |
13.062 13.092 |
17.165 22.396 |
|
|
FFP2 FFP3 |
FORT DE FRANCE |
4.263 8.675,2 |
|
|
WX ANTILLAS ANALISIS A CICLON 0100 1300 |
NAM NSS |
WASHINGT |
5.870 8.080/90 |
8.800 12.100 |
16.180 |
WX ATLAN 0030 0600 1230 1830 |
CFH |
HALIFAX |
6.449 8.662 |
12.980 17.218 |
|
WX ATLAN 0100 0700 1900 |
WCC |
CHATHAM MASSACHU |
4367 |
6 mc/s |
|
TFC LST H PAR + 50 WX 1650 0050 |
WCC |
ID |
6.376 |
Idem |
|
Idem |
WCC |
ID |
8.586 |
Idem |
|
Idem |
WCC |
ID |
8.630 |
Idem |
|
Idem |
NMF |
BOSTON |
8.728 12.934,5 |
22.487,5 |
|
Sólo AMVER MEDICO Y GOVT |
CLA |
LA HABANA |
8.714 13.092 |
|
|
TFC LST H + 30 despues WX y TTT Ciclones |
WOE |
LANTANA |
472 |
8.486 |
|
WX CARIBE 0105 TTT Ciclones H PAR + 05 |
WOE |
ID |
6.411 |
12.970 |
|
WX 02 12 TTT CICL H PAR + 05 |
WAX |
OJUS |
6.390 8.526 |
13.011 17.199 |
|
WX 0135 TTT CICl H IMPAR + 35 |
PJC |
CURACAO |
438 4.334 |
6.492 8.694 |
|
TFC LST 00 04 08 12 16 20 en 438 TFC LST H IMPAR + 00 en O.C. |
PJC |
ID |
13.043 |
17.170 |
|
TFCO con Venezuela, P. Rico, Sto. Domingo, etc. |
YVG |
LA GUAIRA |
464 |
6.250 |
|
|
YVG |
LA GUAIRA |
4.352 12.817 |
8.730 17.142 |
|
Escucha en 4 y 6 mc/s en última guardia – 4.352 |
WSL |
AMAGANSETT N.Y. |
418 |
|
|
H 24 WX 05 y 17 |
WNU |
SLIDELL LOUSIANA |
478 6.495 |
8.570 2.048 |
|
After TFC LST WX G. MEXICO y CARIBE 0430 1630 |
WPD |
TAMPA FLO |
420 |
8.742 13.051 |
|
WX G. MEXICO Y CARIBE 1800 |
KLC |
GALVESTON TEXAS |
484 6.369 |
8.666 13.038 |
|
0130-1130 6 mc/s RESTO 13 mc/s TFC LST IMPAR + 30 WX G. MEXICO 04 10 16 22 y 1730 |
XFP |
Ciudad de CHETUMAL |
420 |
|
425 |
QSO 0400 HX 461 453 6.390 6.349 8.514 |
XFU |
VERACRUZ |
451 |
|
454 |
HX QSO 13.004 2000 WX en 451 y 8.514 03 16 21 |
XFS |
TAMPICO |
422 |
|
425 |
HX última guardia QSO |
XFF |
COATZACOALCO |
432 |
|
454 |
HX QSO OK |
WWV Fort Collins |
BELTSVILLE |
500 2.500 |
10.000 15.000 |
20.000 25.000 |
H 24 TTT CICLONES H + 10-12 SEÑ H WX Atlántico Norte |
TIM |
LIMON |
464 |
8.478 (13.094) |
|
1200-0400 TFC LST 0030 0230 0330 1430 1630 DOMINGO 1400-2400 TFC LST 1430 1630 2300 |
Distintivo |
Nombre |
Frecuen Trabajo |
Frecue Escuch |
Frecuen Propia |
Horario y otras indicaciones (1977) |
Lista de Distintivos de llamada de barcos de la misma compañía o barcos amigos:
EDEA |
EBUV |
||
EDDZ |
LAGO GARDA |
EBUU |
COMILLAS |
EFDF |
LAGO SAN MAURICIO |
EAJC |
COROMOTO |
EAHA |
LAGO VICTORIA |
EDEP |
GALEONA |
EDDF |
DUERO |
EFYP |
VALVANUZ |
EDAY |
TER |
|
|
EDEX |
ARGA |
EDVJ |
|
EGQO |
JUCAR |
|
|
EGBZ |
SEGRE |
EBVU |
|
EFMC |
DARRO |
|
|
EGHI |
JALON |
|
|
EFDD |
CARMEN M PINILLOS |
|
|
EBRR |
MIGUEL M PINILLOS |
|
|
Miguel M. de Pinillos. 1970. Foto: https://www.buques.org/
El cuarto o los armarios de baterías estaban en la misma cubierta que la radio, pero en el exterior. Había como mínimo un grupo para el transmisor de emergencia o socorro de O.M. y, casi siempre, un grupo para los receptores. La práctica totalidad de los acumuladores eran de plomo-ácido, aunque en uno de los barcos en donde trabajé había un grupo de baterías de niquel-cadmio cuya única ventaja era la posibilidad de efectuar cargas rápidas. Periódicamente había que rellenar los vasos de los acumuladores con agua destilada. Para conocer el estado de carga de las baterías, utilizábamos el densímetro o el voltímetro asociado a un gráfico.
Imagen: https://www.solartronic.com/
Las antenas de los transmisores generalmente eran de cable de cobre 8 mm de diámetro. Se utilizaban antenas de octavo de onda (75 metros para 500 kc/s) para M.F. y de media onda para H.F. (19 metros para la banda de 8 megaciclos). Cuando había mar de proa, los pantocazos provocaban que los extremos superiores de los mástiles se movieran un metro o más, así que si las antenas no se habían destensado previamente, se partían. Con lluvia o humedad muy alta, parte de la energía radiada se perdía y las comunicaciones empeoraban. La energía se trasladaba desde la salida del transmisor a la antena, mediante tubo hueco de cobre de 8 mm de diámetro exterior y 6,5 mm interior.
Como curiosidad, mencionar que los radiotelegrafistas fumadores, en caso de no tener fuego para prender sus cigarrillos durante la guardia, podían encenderlos con la chispa producida entre el mencionado tubo de cobre y un destornillador (con mango aislante) situado a entre 2 y 4 centímetros de distancia, mientras el transmisor estaba radiando.
En comunicaciones radiotelegráficas de Onda Corta, las frecuencias de llamada de las estaciones de barco estaban comprendidas entre los límites siguientes:
Banda Límites de las frecuencias Nº de ellas Separación entre ellas
4 4.178 a 4.186 Kc/s 9 1 Kc/s
6 6.267 a 6.279 “ 9 1,5 “
8 8.356 a 8.372 “ 9 2 “
12 12.534 a 12.558 “ 9 3 “
16 16.712 a 16.744 “ 9 4 “
22 22.225 a 22.265 “ 9 5 “
Las frecuencias de llamada asignadas a cada barco en las diferentes bandas, tenían que estar en relación armónica.
Siempre que fuese posible, se reservaba la frecuencia de llamada central de cada una de las bandas a las estaciones de aeronave que deseaban ponerse en comunicación con estaciones del servicio móvil marítimo. Estas frecuencias eran las siguientes: 4 182; 6 273; 8 364; 12 546; 16 728 y 22 245 kc/s. No obstante, la frecuencia 8.364 kc/s no podía asignarse a las estaciones de barco ni ser utilizada por estas, salvo para establecer comunicaciones relativas a la seguridad de la vida humana. Tal frecuencia estaba destinada para su utilización por las estaciones de las embarcaciones y dispositivos de salvamento, si estaban equipadas para transmitir en frecuencias de las bandas comprendidas entre 4.000 y 27.500 kc/s, y si deseaban establecer comunicaciones relativas a las operaciones de búsqueda y salvamento con estaciones del servicio móvil marítimo y aeronáutico.
Las frecuencias clave para llamadas de socorro son o eran: 500 Kc/s (radiotelegrafía O.M.), 2.182 Kc/s (radiotelefonía O.M.), 8.364 Kc/s (radiotelegrafía O.C.), 27.005 Kc/s (canal 4 de la banda de 27 megaciclos, 11 metros o citizen band), 121,5 MHz (ELT), 156,8 MHz (canal 16 de VHF) y 406 a 406,1 MHz (EPIRB).
Me parece que a partir del año 1972, se empezaron a utilizar las emisiones en A3J de banda lateral única (BLU) en las comunicaciones radiotelefónicas de Onda Corta del SMM. He aquí una lista de frecuencias publicada por la C.T.N.E: Frecuencias 1973.tif (672180)
De modo ilustrativo, para ver cómo funcionaba el SMM, a continuación se incluye una pequeña muestra de las recomendaciones de la Asamblea de Radiocomunicaciones de la UIT detalladas en el Anexo 1 :
Sección II. Operaciones preliminares
§ 3. (1) Antes de transmitir, toda estación tomará precauciones para asegurarse de que sus emisiones no causarán interferencia a las comunicaciones que se estén ya realizando; si fuera probable tal interferencia, la estación esperará a que se produzca una detención apropiada en la transmisión a la que pudiera perturbar.
Sección III. Llamadas en radiotelegrafía Morse
A. Generalidades
§ 4. (1) Por regla general, corresponderá a la estación de barco el establecimiento de la comunicación con la estación costera. A este efecto, la estación de barco no podrá llamar a la costera sino después de haber entrado en la zona de servicio; es decir, en la zona en la que la estación de barco, utilizando una frecuencia adecuada, pueda ser oída por la estación costera.
(2) Sin embargo, si una estación costera tuviera tráfico destinado a una estación de barco, podrá llamar a ésta cuando pueda suponer con fundamento que la estación de barco está a la escucha y dentro de la zona de servicio de la estación costera.
§ 5. (1) Además, siempre que sea prácticamente posible, cada estación costera transmitirá sus llamadas, en forma de «listas de llamada», constituidas por los distintivos de llamada, clasificados por orden alfabético, de las estaciones de barco para las que tenga tráfico pendiente. Estas llamadas se efectuarán durante las horas de servicio de la estación costera, en los momentos previamente determinados por acuerdo de las administraciones interesadas y con intervalos no inferiores a dos horas ni superiores a cuatro.
(2) No obstante, en las bandas comprendidas entre 4 000 kHz y 27 500 kHz podrán transmitirse listas de llamada a intervalos no inferiores a una hora.
(3) Conviene que las estaciones costeras eviten la repetición continua o frecuente de su distintivo de llamada o de la señal CQ.
(4) No obstante, en las bandas comprendidas entre 4 000 kHz y 27 500 kHz, las estaciones costeras podrán transmitir a intervalos sus distintivos de llamada, en emisiones de tipo A1A, a fin de que las estaciones de barco puedan elegir para la llamada de banda cuyas frecuencias presenten características de propagación más favorables para el establecimiento de comunicaciones satisfactorias
(10) Cuando no sea posible cursar inmediatamente el tráfico, la estación costera comunicará a cada estación de barco interesada la hora probable en que podrá comenzar el trabajo, así como, si fuere necesario, la frecuencia y la clase de emisión que utilizará.
Sección IV. Procedimiento de llamada, respuesta a la llamada
y señales preparatorias del tráfico
A. Procedimiento de llamada – Telegrafía Morse
§ 16. (1) La llamada se transmitirá en la forma siguiente:
– el distintivo de llamada de la estación llamada, dos veces a lo sumo;
– la palabra DE;
– el distintivo de llamada de la estación que llama, dos veces a lo sumo;
– la información exigida en el § 18.(1) y, según el caso, en los § 19.(1) y 19.(2);
– la letra K.
(2) Para la llamada normal, previa observancia de lo dispuesto en el número S52.60 [número 4261] del RR podrá transmitirse dos veces la llamada indicada en el § 16.1, con un intervalo no inferior a un minuto, después de lo cual no podrá repetirse la llamada hasta que haya transcurrido un intervalo de tres minutos.
Sección V. Curso del tráfico
A. Frecuencia del tráfico
§ 25. (1) En general, cada estación del servicio móvil marítimo transmitirá su tráfico utilizando una de sus frecuencias de trabajo de la banda en que se ha realizado la llamada.
(2) De conformidad con lo dispuesto en el Artículo S52 [Artículo 60] del RR, cada estación podrá utilizar, además de su frecuencia normal de trabajo impresa en negritas en el Nomenclátor de las estaciones costeras, una o varias frecuencias suplementarias de la misma banda.
(3) Se prohíbe la transmisión de todo tráfico, con excepción del de socorro (véase el Capítulo SVII [Capítulo IX] del RR), en las frecuencias reservadas para la llamada.
B. Numeración por series diarias
§ 26. (1) Por regla general, los radiotelegramas de toda clase transmitidos por las estaciones de barco se numerarán por series diarias, debiendo asignarse el número 1 al primer radiotelegrama transmitido cada día a cada estación distinta.
Sección VI. Fin del tráfico y del trabajo
A. Señal de fin de transmisión
§ 29. (1) La transmisión de un radiotelegrama se terminará con la señal · – · – · (fin de transmisión), seguida de la letra K.
C. Señal de fin de trabajo
§ 31. (1) El fin de trabajo entre dos estaciones será indicado por cada una de ellas con la señal · · · – · – (fin de trabajo).
(2) La señal · · · – · – (fin de trabajo) se utilizará también:
– al final de toda transmisión de radiotelegramas de información general, de avisos generales de seguridad y de informaciones meteorológicas;
– al final de la transmisión, en el servicio de radiocomunicación a gran distancia con acuse de recibo diferido o sin acuse de recibo.
Sección VII. Dirección del trabajo
§ 33. En las comunicaciones entre estación costera y estación de barco, la estación de barco se ajustará a las instrucciones dadas por la estación costera para todo lo que se refiere al orden y hora de transmisión, a la elección de frecuencia y clase de emisión, y a la duración y suspensión del trabajo.
§ 34. En las comunicaciones entre estaciones de barco, la estación llamada tendrá la dirección del tráfico en la forma indicada en el § 33. Sin embargo, en caso de que una estación costera considere necesario intervenir en el tráfico entre estaciones de barco, éstas observarán las instrucciones que les dé la estación costera.
Sección VIII. Pruebas
§ 36. Cuando una estación del servicio móvil marítimo tenga necesidad de emitir señales de prueba, ya para el ajuste de un transmisor antes de transmitir una llamada, ya para el de un receptor, estas señales no durarán más de diez segundos y estarán formadas por una serie de VVV, seguida del distintivo de llamada de la estación que emite las señales de prueba.El Centro Internacional Radio Médico ─CIRM─ que ofrece asistencia médica gratuita a todos los buques del mundo que lo soliciten, en esa época únicamente mediante la radiotelegrafía conseguía la cobertura mundial.
Y aquí acaba este artículo que bien podría ser un anexo del publicado el 20-02-2013 y titulado Un siglo de T.S.H. (telegrafía sin hilos) o radiotelegrafía a bordo de los buques mercantes; o bien “Oficial radiotelegrafista de la marina mercante, una profesión de vida breve”.
Ilustración: https://www.adamlewisschroeder.com/
Román Sánchez Morata - 18-01-2014
Más información en la página de la Diputación Foral de Guipuzkoa: Oficios Tradicionales. Radio-Telegrafistas
Más información (en inglés) en la página "An Old Marconiman's Logbook"
Las comunicaciones internas a bordo de los buques
Fuentes:
Propias
https://www.radioaficionados.sabanalarga.org
